식품, 의약품, 화장품 등 다양한 제조업계에서 자동화 라인 구축은 이제 선택이 아닌 필수입니다. 그중에서도 파우치(봉지) 포장에 가장 널리 쓰이는 ‘로터리 포장기’와 제품의 안전성을 보장하는 ‘유통기한 인쇄(Date Coding) 시스템’의 연동은 생산 효율성과 불량률 감소를 결정짓는 핵심 요소입니다.

사실 현장에서 기계를 설계하고 라인을 조율하다 보면, 의외로 많은 업체가 포장기 본체 성능에만 집중하고 인쇄기 연동의 중요성을 간과하는 모습을 자주 봅니다. 설계실에서 밤을 새우며 PLC 타임 차트를 맞추고, 현장 시운전(C/O) 때 날인 타이밍이 미세하게 어긋나 파우치 수백 장을 날려 먹었던 제 경험으로 비추어 볼 때, 이 두 시스템의 완벽한 연동이야말로 공장 가동률을 결정짓는 진짜 숨은 열쇠입니다. 고속으로 회전하는 간헐 운동(Index Motion) 속에서 단 0.1초의 오차도 없이 날짜를 찍어내기 위해 어떤 기술적 접근이 필요한지, 설계 엔지니어의 관점에서 A부터 Z까지 아주 자세하게 파헤쳐 보겠습니다.

---

1. 로터리 포장기와 유통기한 인쇄(Date Coding) 연동이 필수인 이유

과거에는 포장이 완료된 제품에 사람이 일일이 스탬프를 찍거나, 별도의 오프라인 마킹기에서 유통기한을 미리 인쇄한 뒤 포장기에 공급하곤 했습니다. 하지만 이러한 수동 방식은 대량 생산 환경에서 치명적인 한계를 가집니다.

• 인적 오류(Human Error) 방지: 작업자가 날짜를 잘못 설정하거나 인쇄 위치를 놓치는 실수를 완벽하게 차단합니다. 날짜 오기로 인한 전량 회수(Recall) 사태를 예방하는 유일한 방법입니다.
• 생산 속도 극대화: 로터리 포장기의 고속 회전 메커니즘에 맞춰 실시간으로 인쇄가 진행되므로 생산 라인의 병목 현상이 사라집니다. 분당 60~80bpm 이상의 고속 라인일수록 연동의 가치는 빛을 발합니다.
• 포장재 및 원료 낭비 감소: 인쇄 불량이 발생했을 때, 연동 시스템이 이를 즉각 감지하여 내용물이 충진되기 전에 라인을 제어하므로 원료와 파우치가 함께 버려지는 손실을 최소화합니다.

---

2. 유통기한 인쇄기(Date Coding)의 종류와 기술적 연동 방식

로터리 포장기에 연동되는 인쇄 시스템은 크게 세 가지로 나뉩니다. 생산 제품의 특성과 포장재 재질(비닐, 알루미늄, 종이 등)에 따라 적합한 방식을 선택해야 하며, 각각의 제어 방식도 다릅니다.

① 먹지 압인 방식 (Hot Stamp / 열풍 날인)

가장 전통적이고 안정적인 방식입니다. 활자(폰트)를 가열하여 먹지(리본)를 포장지에 직접 누르는 방식입니다.

• 기술적 특징: 포장기가 정지했을 때 에어 실린더 구동 신호를 받아 물리적으로 압인을 진행합니다. 구조가 단순하여 PLC 출력 신호(DO) 하나만으로도 쉽게 제어가 가능합니다.
• 장점 및 단점: 인쇄 비용이 매우 저렴하고 내구성이 좋으나, 유통기한 날짜가 바뀔 때마다 사람이 직접 불타는 활자를 교체해야 하므로 다품종 소량 생산에는 번거롭습니다.

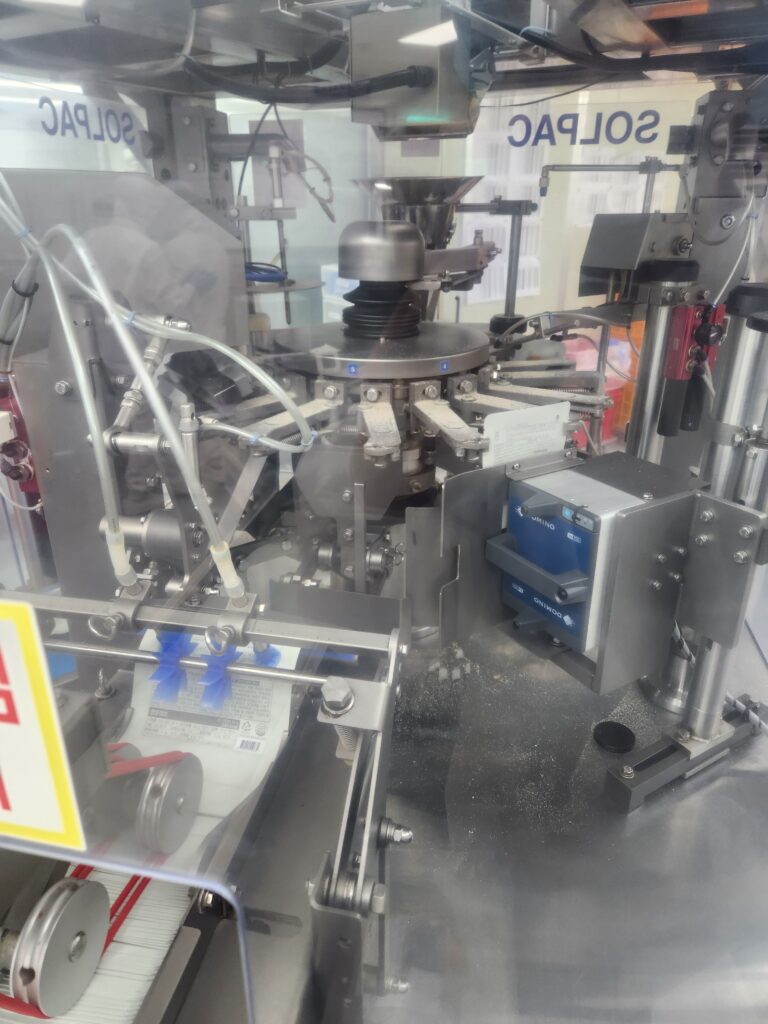

② 열전사 마킹기 (TTO: Thermal Transfer Overprinter)

디지털 방식으로 컴퓨터나 마킹기 제어 화면에서 글자를 입력하면 실시간으로 헤드의 열선이 리본을 녹여 인쇄하는 방식입니다.

• 기술적 특징: 로터리 포장기 제어반과 이더넷(Ethernet)이나 시리얼 통신으로 연결되어 데이터 동기화가 가능합니다. 포장기가 회전하는 타이밍과 헤드가 움직이는 타이밍을 정밀하게 계산해야 합니다.
• 장점 및 단점: 유통기한뿐만 아니라 바코드, 제조번호(Lot No.), QR코드까지 고해상도로 인쇄할 수 있습니다. 다만 초기 장비 도입 비용과 리본 소모품 비용이 다소 높다는 점이 있습니다.

③ 잉크젯 마킹기 (CIJ: Continuous Inkjet)

포장재에 접촉하지 않고 미세한 잉크 방울을 고속으로 분사하여 인쇄하는 비접촉식 방식입니다.

• 기술적 특징: 파우치가 이동하는 ‘속도’에 맞춰 잉크를 분사해야 하므로, 로터리 포장기의 메인 구동축에 엔코더(Encoder)를 부착하여 속도 신호(Pulse)를 마킹기에 실시간으로 피드백해주어야 글자가 찌그러지지 않습니다.
• 장점 및 단점: 포장재의 표면이 굴곡지거나 거칠어도 인쇄가 가능하며 속도가 매우 빠릅니다. 다만 유기용제를 사용하므로 주기적인 필터 교체 등 유지보수 비용이 지속적으로 발생합니다.

---

3. 로터리 포장기 작동 프로세스별 인쇄(Date Coding) 연동 타이밍

로터리 포장기는 일반적으로 [파우치 공급 ➔ 날인(인쇄) ➔ 개봉 ➔ 내용물 충진 ➔ 밀봉(시어링) ➔ 배출]의 다단계를 거쳐 회전합니다. 인쇄 연동이 완벽하게 이루어지려면 정확한 ‘타이밍 신호(Trigger Signal)’가 필요합니다.

포장기 단계	연동 및 제어 내용	중요 체크포인트
1단계: 파우치 공급	공급 매거진에서 파우치가 한 장씩 흡착되어 그리퍼(Gripper)에 집어 올려집니다.	파우치 유무 감지 센서 작동 (파우치가 없으면 인쇄 신호 차단)
2단계: 유통기한 날인 (Date Coding)	(핵심 연동) 포장기가 회전 후 멈추는 아주 짧은 찰나(Dwell Time)에 인쇄기가 신호를 받아 마킹을 수행합니다.	인쇄 위치 오차 범위 ±0.5mm 이내 유지를 위한 실린더/헤드 고정
3단계: 내용물 충진	인쇄가 완료된 파우치 내부에 식품이나 액상 등이 담깁니다.	날인 에러 신호 발생 시 해당 스테이션 충진 중단 (원료 낭비 방지)
4단계: 밀봉 및 배출	열판(Heating Jaw)으로 파우치 상단을 접착하고 완제품을 배출합니다.	인쇄 잉크가 완전히 건조되었는지 확인 및 냉각 프로세스 연동

---

4. 성공적인 연동 시스템 구축을 위한 4가지 실무 체크리스트

설계 단계에서 놓치면 현장 시운전 때 반드시 문제가 발생하는 핵심 포인트 기술 4가지를 정리해 드립니다.

첫째, 신호 동기화와 인터록(Interlock) 설계

로터리 포장기의 메인 PLC와 마킹기 제어기는 끊임없이 대화해야 합니다. 포장기가 캠(Cam) 링크 메커니즘에 의해 정지 위치에 도달했을 때 주는 ‘인쇄 시작 신호(Print Trigger)’, 인쇄기가 정상적으로 마킹을 끝냈음을 알리는 ‘인쇄 완료 신호(Print Ready)’, 마킹기 자체에 에러가 나거나 리본이 끊어졌을 때 포장기 전체를 세우는 ‘인드 인터록 신호(Interlock)’라인이 하드웨어 와이어링 및 소프트웨어적으로 2중 안전 설계가 되어 있어야 대형 사고를 막을 수 있습니다.

둘째, 파우치 무감지 시 미인쇄(No Pouch, No Print) 로직

매거진에서 파우치를 집어 올리지 못해 그리퍼가 빈 상태로 회전할 때가 있습니다. 이때 센서가 파우치 없음을 감지하면 즉시 해당 사이클의 인쇄 신호를 바이패스(Bypass)해야 합니다. 만약 이 로직이 오작동하면 인쇄기는 허공에 잉크를 쏘거나 기계 부품(백업 패드)에 그대로 유통기한을 찍어버리게 되어, 다음 장부터 들어오는 정상 파우치의 뒷면이 오염되는 연쇄 불량이 발생합니다.

셋째, 비전 검사 시스템(Vision System)과의 3방향 연동

아무리 좋은 인쇄기를 연동해도 헤드 오염으로 인해 글자가 흐려지거나 번지는 불량이 발생할 수 있습니다. 이를 완벽히 방지하려면 인쇄 직후 스테이션에 ‘비전 카메라’를 설치하여 마킹기와 포장기를 3방향(3-Way)으로 연동해야 합니다. 카메라는 인쇄된 유통기한을 실시간으로 읽어 불량품이 발견되면 PLC에 신호를 보냅니다. PLC는 해당 파우치를 기억(트랙킹)해 두었다가, 내용물을 채우지 않고 공정 마지막 단계에서 별도의 불량품 슈트로 자동으로 불합격 배출(Reject) 시킵니다.

넷째, 기계적 진동 차단 및 브라켓 설계

로터리 포장기는 간헐 운동 특성상 기계 내부에서 발생하는 주기적인 충격과 진동이 매우 심합니다. 마킹기 헤드를 포장기 프레임에 견고하게 고정하지 않거나 진동을 고려하지 않으면 인쇄된 글자가 춤을 추듯 흔들리거나 초점이 흐려집니다. 설계 단계에서 반드시 진동 흡수형 댐퍼가 장착된 전용 브라켓 구조를 반영해야 고속 운전 시에도 선명한 날인 퀄리티를 유지할 수 있습니다.

---

기계와 기계의 연결을 넘어, 제조 경쟁력으로

제가 포장기 기구 설계를 진행하면서 가장 깊은 보람을 느낄 때는, 수많은 센서와 마킹 장치들이 톱니바퀴처럼 딱 맞아떨어지며 분당 수십, 수백 개의 파우치를 단 하나의 불량도 없이 완벽하게 쏟아낼 때입니다. 반대로 가장 안타까울 때는, 인터페이스 설계나 통신 프로토콜 조율이 미흡해 고가의 하이엔드 마킹기를 들여놓고도 제 성능을 쓰지 못해 수시로 라인이 멈추는 공장을 목격할 때입니다.

유통기한 인쇄(Date Coding)와 로터리 포장기의 연동은 단순히 ‘기계 두 대를 케이블로 연결하는 것’ 그 이상의 기술적 가치를 가집니다. 이는 기계 설계자의 정밀한 타임 차트 계산과 현장 제어 엔지니어의 감각이 합쳐져 생산 공정을 투명하게 데이터화하고, 공장의 핵심 목표인 불량률 제로(Zero)화를 달성하는 스마트 제조 경쟁력 확보의 출발점입니다.

현재 공장의 생산 속도 향상을 고민 중이시거나, 신규 파우치 포장 자동화 라인 도입을 검토하고 계신다면, 반드시 도면 설계 초기 단계부터 마킹기 제조사와 포장기 엔지니어 간의 긴밀한 기술 협의(Technical Meeting)를 주도하시길 강력히 권장합니다. 도면 위에서의 꼼꼼한 조율이 깊을수록 현장 시운전 시간은 비약적으로 단축되고, 완공 후 공장의 생산 가동률은 배로 뛸 것입니다.

---

• 본 포스팅이 자동화 라인 구축에 도움이 되셨다면 공감과 댓글 부탁드립니다!
• 실무 기구 설계나 PLC 제어 연동 기술에 대해 추가로 궁금한 점이 있다면 언제든 댓글로 질문을 남겨주세요. 엔지니어의 시각에서 성심껏 답변해 드리겠습니다.

자동화 기계 개발 전선과 고속 로터리 포장 공정 설계실을 오가며 엔지니어로 살아온 시간 동안, 저를 가장 고통스럽게 만들고 밤새도록 시운전실을 떠나지 못하게 만든 주범이 무엇이냐고 물으신다면 저는 한 치의 망설임도 없이 ‘파우치 씰링 불량(Sealing Defect)‘을 꼽을 것입니다. 식품, 의약품, 그리고 최근 국가 전략 산업으로 떠오른 전기차용 이차전지(배터리)에 이르기까지, 알루미늄 파우치(Aluminum Pouch)는 밀봉성과 외부 물질 차단성이 생명인 제품군의 핵심 포장재로 자리 잡았습니다.

설계실 모니터 앞에서 아무리 완벽한 메커니즘으로 링크 구조를 짜고, 캠(Cam) 궤적을 그리며, 히터 바(Heater Bar)의 압착 실린더 추력을 정밀하게 계산해 포장기를 제작해도 시운전 단계나 실제 양산 라인에 기계를 입고시키면 수많은 환경적 변수가 쏟아집니다. 필름 공급 롤(Roll)의 아주 미세한 장력(Tension) 변화, 내용물이 노즐에서 토출될 때 발생하는 눈에 보이지 않는 미세한 튀김 현상, 혹은 히터 블록 내부 카트리지의 노후화로 인한 단 1~2도의 온도 편차 때문에 육안으로는 도저히 감지할 수 없는 ‘미세 누설(Micro-leak)’이 발생하곤 합니다.

제조 기업에게 씰링 불량 유출은 단순한 불량품 발생을 넘어, 대규모 리콜 사태와 기업 브랜드의 신뢰도 추락으로 이어지는 치명적인 폭탄입니다. 그렇기에 완벽한 씰링 검사 시스템을 구축하는 것은 설계를 고도화하는 것만큼이나 중요한 엔지니어들의 숙명입니다. 이번 포스팅에서는 로터리 포장 설계를 직접 수행하는 엔지니어의 시각에서, 현업에 적용되고 있는 알루미늄 파우치(Aluminum Pouch) 씰링 불량의 원인을 완벽히 해부하고, 이를 잡아내기 위한 최신 자동화 검사 기술 3가지를 완벽하게 정리해 드리겠습니다.

---

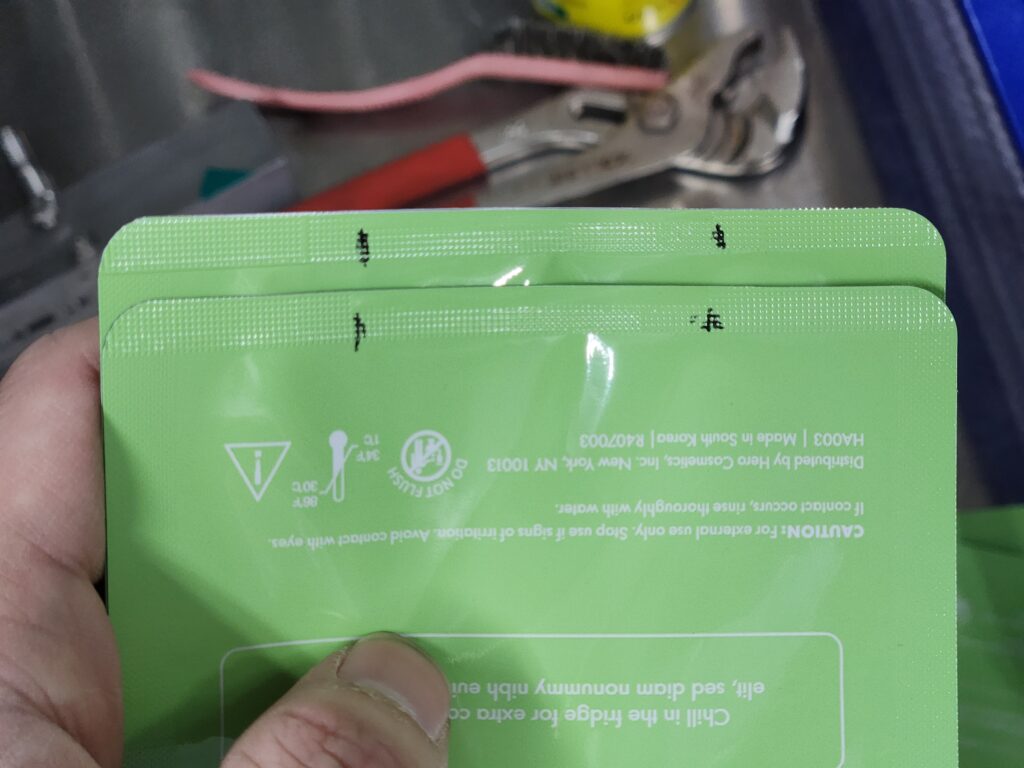

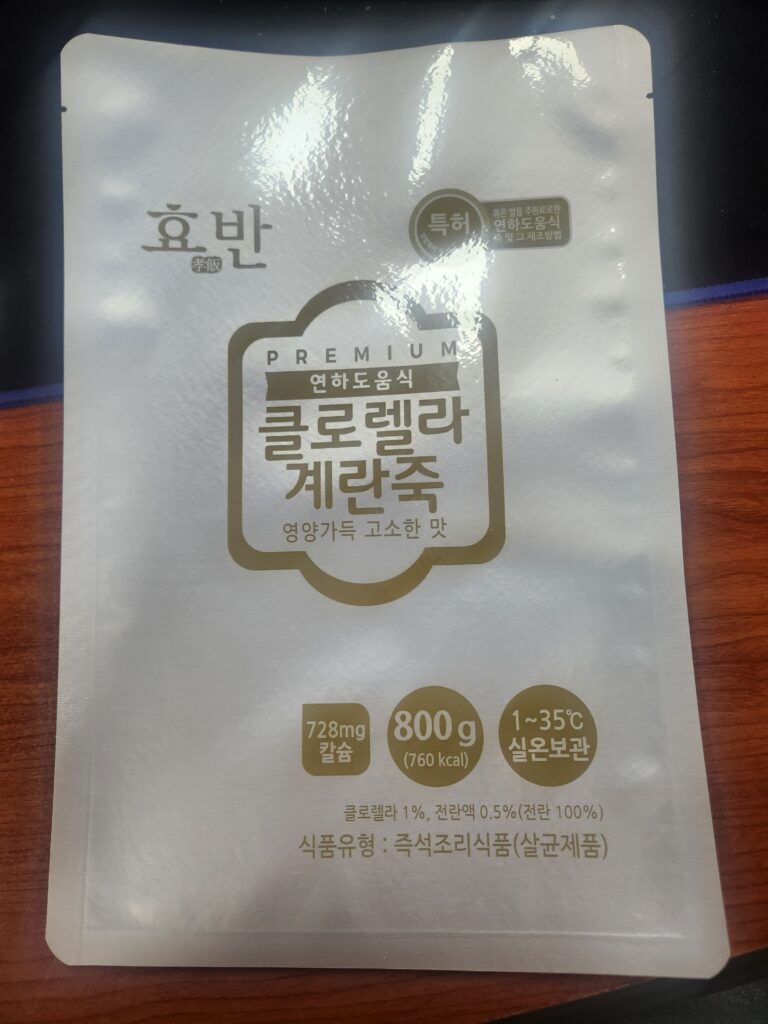

1. 알루미늄 파우치(Aluminum Pouch) 씰링 불량이 발생하는 근본적인 원인

현장에서 포장기를 셋업하고 디버깅(Debugging)할 때 마주하는 씰링 불량은 기계적 설계의 한계, 유공압 제어의 오차, 그리고 소재 자체의 특성이 복합적으로 작용하여 발생합니다. 크게 세 가지 치명적인 원인으로 분류할 수 있습니다.

• 내용물 및 이물질 끼임 (Contamination): 가장 흔하면서도 까다로운 불량입니다. 액상 형태의 소스나 점도가 높은 화장품, 혹은 미세한 분말 가루를 고속으로 충진(Filling)하다 보면, 노즐 끝단에서 미세한 잔량의 방울이 튀거나 비산되어 파우치 내부 접합 면(Sealing Area)에 묻게 됩니다. 이 상태에서 열과 압력을 가하면, 필름 내 차단 층을 형성하는 수지(폴리머)가 완벽하게 상호 융착되지 못하고 이물질 주변으로 미세한 통로(Tunneling)를 형성하게 됩니다.
• 필름의 주름 및 구겨짐 (Wrinkles & Folds): 고속 로터리 포장기 내부에서 파우치는 기계적인 그리퍼(Gripper)에 물려 회전하며 공정을 이동합니다. 이때 파우치를 잡아주는 그리퍼 간의 거리가 미세하게 정렬되지 않거나, 공급되는 알루미늄 원단 자체의 컬(Curl) 현상이 심하면 씰링 바가 눌러주는 순간 필름이 한쪽으로 씹히며 주름이 발생합니다. 주름진 부위는 정상 부위에 비해 필름이 겹쳐져 두꺼워지므로, 압력이 불균일하게 가해져 미세 누출의 원인이 됩니다.
• 열량 및 압력 균일도 저하 (Thermal & Pressure Imbalance): 알루미늄 파우치 열봉합은 일반적으로 내부의 CPP(무연신 폴리프로필렌)나 PE(폴리에틸렌) 층을 적절한 온도로 녹여 접합하는 방식입니다. 만약 히터 바 내부의 열선이 고르게 분포하지 않거나 오래되어 열화되면 접합면 전체의 온도 편차가 심해집니다. 온도가 너무 낮으면 아예 붙지 않는 미착(Under-sealing)이 발생하고, 온도가 너무 높거나 실린더 압력이 과도하면 필름이 과도하게 녹아 얇아지거나 터지는 과착(Over-sealing) 불량이 발생합니다.

---

2. 씰링 불량을 완벽히 포착하는 3대 최신 검사 기술

이처럼 기계적, 환경적 변수로 인해 불시에 발생하는 불량들을 인라인(In-line) 상에서 완벽하게 걸러내기 위해 현업에 적용되는 기술들은 다음과 같습니다.

① 머신비전 기반 AI 딥러닝 검사 (Machine Vision & AI Deep Learning)

가장 보편적이면서도 최근 인공지능 기술의 결합으로 가장 급격한 혁신을 이뤄낸 분야입니다. 고해상도 산업용 카메라와 동축 조명, 혹은 면광원 돔 조명을 활용하여 고속 회전하는 포장기 릴리스(Release) 구간에서 파우치 외관을 실시간 촬영합니다.

• 기술적 원리: 과거 전통적인 비전 검사는 엔지니어가 직접 검사 영역(ROI)을 설정하고 픽셀의 밝기(Gray Scale) 차이나 엣지(Edge)의 치수 기준을 고정해두는 ‘룰 베이스(Rule-based)’ 방식이었습니다. 하지만 이 방식은 알루미늄 필름 고유의 번쩍이는 광택이나 자연스러운 미세 찍힘까지 불량으로 잘못 인식하는 과검(Over-rejection)율이 매우 높았습니다. 최근에는 AI 딥러닝 알고리즘(CNN 등)을 결합하여, 양품 이미지와 실제 주름/이물 불량 이미지 수만 장을 학습시킵니다. 이를 통해 AI가 사람의 숙련공처럼 자연스러운 표면 상태와 치명적인 불량 주름을 영리하게 구분해 내고 있습니다.
• 현장 도입 장점: 분당 150~200비트(bpm) 이상으로 쏟아지는 초고속 자동화 라인에서도 연산 지연 없이 100% 전수 검사가 가능합니다. 외관에 나타나는 형태 왜곡이나 찍힘, 타 버림 등은 거의 완벽하게 걸러낼 수 있어 1차 방어선으로 가장 훌륭합니다.

② 열화상 카메라 분석 기술 (Thermal Imaging Inspection)

알루미늄 파우치(Aluminum Pouch) 씰링이 결국 ‘열’을 매개로 접합된다는 물리적 특성을 가장 스마트하게 활용한 검사 기법입니다.

• 기술적 원리: 가열된 씰링 바가 파우치를 꾹 눌렀다가 떨어지는 순간, 파우치 접합부에는 약 몇 초간 높은 잔열이 머물게 됩니다. 기계가 열리는 직후 그 타이밍에 맞춰 고속 열화상 카메라로 접합 부위의 열 분포 맵(Heat Map)을 촬영하는 방식입니다. 정상적으로 완전히 밀착되어 열전달이 골고루 일어난 구간은 열화상 이미지 상에서 대칭적이고 균일한 색상 띠를 나타냅니다. 반면 내부에 눈에 보이지 않는 액상 이물질이 끼어있거나 겉만 살짝 붙고 속은 떨어진 가접착(Delamination) 상태인 구간은 열전도율이 달라져 특정 부위만 온도가 뚝 떨어지거나 비정상적으로 높게 나타납니다.
• 현장 도입 장점: 외관 카메라로는 투과할 수 없는 알루미늄 파우치(Aluminum Pouch) 필름 내부의 ‘접착 건전성’을 비접촉 방식으로 실시간 모니터링할 수 있다는 엄청난 메리트가 있습니다. 겉보기엔 멀쩡하지만 손으로 당기면 툭 터지는 불량을 잡아내는 데 특효약입니다.

③ 초음파 비파괴 검사 기술 (Ultrasonic NDT Verification)

치명적인 미세 누액이나 대기 중의 가스 유입을 절대적으로 허용하지 않는 극도의 신뢰성 제품군, 즉 전기차용 파우치형 배터리나 고가 항암 의약품 패키징 라인에 적용되는 최첨단 기술입니다.

• 기술적 원리: 씰링이 완료된 접합부 가이드라인을 따라 초음파 변환기(Transducer)를 통해 고주파 초음파 신호를 투과시킵니다. 그리고 반대편에서 투과된 신호를 받거나 반사되어 돌아오는 파형의 감쇄율과 에코(Echo)를 분석합니다. 폴리머 수지가 완벽하게 녹아 밀봉되어 단일 분자 구조처럼 결합된 구간은 초음파가 막힘없이 투과하지만, 내부에 마이크로미터 단위의 미세한 기포(Void)나 보이지 않는 미세 크랙이 있으면 초음파가 진행하다가 공기층을 만나 꺾이거나 강하게 반사됩니다.
• 현장 도입 장점: 현존하는 비파괴 검사 중 가장 정밀도가 높습니다. 마이크로미터($\mu m$) 단위를 넘나드는 초미세 리크 경로까지 정확하게 추적해 낼 수 있어, 배터리의 장기 신뢰성(10년~20년 내구성)을 보증하는 핵심 게이트 역할을 수행합니다.

---

3. 현장 설계 엔지니어가 제안하는 기업별 최적의 솔루션

현장에서 로터리 포장기와 검사 자동화 설비를 직접 매칭하고 시운전(Commissioning)을 진행하며 얻은 철칙이자 결론은 하나입니다. “세상에 단 한 가지 기술만으로 모든 종류의 씰링 불량을 100% 완벽하게 잡아낼 수 있는 만병통치약은 없다”는 점입니다. 기계 설계가 완벽해도 검사 장비 고유의 물리적 한계가 존재하기 마련입니다.

검사 기술 종류	현장 실무적 가치	주로 잡아내는 불량	시스템 도입 시 고려해야 할 한계점
머신비전 + AI 딥러닝	뛰어난 가성비, 초고속 연산 처리	외관 주름, 필름 찍힘, 커팅 미스	불투명 알루미늄 파우치(Aluminum Pouch) 내부의 가접착 판단 불가
열화상 카메라 검사	비접촉 실시간 내부 모니터링 가능	내부 액상 이물 끼임, 가접착 상태	고속 라인 적용 시 잔열 소실 전 타이트한 타이밍 매칭 필요
초음파 비파괴 검사	극도의 정밀성과 장기 신뢰성 확보	마이크로 기포, 초미세 크랙 및 리크	높은 장비 단가 및 상대적으로 긴 검사 택타임(Tact Time)

따라서 생산하는 제품군의 단가와 요구되는 안전 품질 등급에 맞는 ‘영리한 다중 방어선(융합형 시스템)’을 설계해야 합니다. 예를 들어, 일반적인 레토르트 식품이나 화장품 샘플 파우치를 고속 생산하는 공장이라면 공정 속도(Tact Time)를 해치지 않으면서도 비용 효율이 뛰어난 ‘고속 비전 카메라와 AI 딥러닝 분석 시스템’의 조합만으로도 99.9% 이상의 불량을 충분히 방어할 수 있습니다.

반면, 단 하나의 미세한 전해액 누출이 배터리 단락과 차량 화재라는 초대형 참사로 이어질 수 있는 이차전지 제조업체나 엄격한 멸균 상태를 유지해야 하는 제약 공정이라면 이야기가 달라집니다. 이때는 외관의 거시적 불량을 잡아내는 머신비전 검사를 전면에 배치하고, 그 뒤단에 내부 접합 건전성을 파악하는 열화상 검사나 초음파 다중 교차 검사 시스템(Multi-layering)을 일체화하여 인테그레이션(Integration) 하는 것이 정답입니다.

결국 훌륭한 제조 설비의 완성은 단순히 물리적으로 기계를 튼튼하게 만드는 것을 넘어, 이처럼 제품 특성과 라인의 구동 속도에 딱 맞는 최적의 검사 솔루션을 얼마나 조화롭고 유기적으로 기계 구조 내부에 녹여내느냐에 달려 있습니다. 현재 운영 중이거나 설계 중인 공정의 안전 등급과 투자 예산을 다각도로 정밀하게 분석하시어, 기업의 리콜 비용을 제로화하고 브랜드 가치를 극대화할 수 있는 현명한 검사 시스템을 구축하시기를 진심으로 바랍니다. 현장에서 땀 흘리시는 대한민국 모든 엔지니어분들의 성공적인 라인 구축을 응원합니다!

지퍼백(Zipper Bag)은 현대 포장 산업에서 가장 성공적인 발명품 중 하나입니다. 뛰어난 밀폐력과 언제든 다시 열고 닫을 수 있는 재밀봉 가능성 덕분에 식품부터 의약품, 전자기기 부품, 생활용품에 이르기까지 거의 모든 산업군에서 필수적으로 사용되고 있죠.

제가 기계 설계 엔지니어로서 산업 현장에서 직접 로터리 포장 기계 개발과 라인 셋업에 참여하며 가장 치열하게 야근을 거듭했던 부분 중 하나도 바로 이 ‘지퍼백(Zipper Bag) 자동화 공정’이었습니다. 소비자의 손으로 수동 포장을 할 때는 아주 간단한 동작이지만, 공장에서 대량으로 생산되는 자동 포장 공정(Automated Packaging Process)으로 넘어가면 완전히 차원이 다른 문제가 되기 때문입니다. 부드럽고 유연하며 정전기에 취약한 비닐 재질의 지퍼백(Zipper Bag)을 로봇 핑거가 빠른 속도로 하나씩 집어 올리고, 닫혀 있는 지퍼 입구를 0.1초 만에 정확하게 벌려 내용물을 담은 뒤, 다시 유격 없이 완벽하게 밀봉(Sealing)하는 일은 설계 도면 위에서 상상하는 것 이상으로 초정밀 제어와 수많은 시행착오가 필요한 영역이었습니다.

오늘날 스마트 팩토리 인프라와 제어 알고리즘의 발전으로 이 지퍼백 자동 개봉 및 씰링 기술은 상상치 못할 만큼 고도화된 진화를 거듭하고 있습니다. 대량 생산의 효율성을 극대화하고 공정 불량률을 제로에 가깝게 줄이고 있는 핵심 기술의 패러다임 변화와 향후 진화 방향을 현장 엔지니어의 시각을 담아 심도 있게 살펴보겠습니다.

---

1. 지퍼백(Zipper Bag) 자동 개봉 기술의 진화: 기계식 흡착에서 ‘스마트 비전’까지

자동 포장 공정에서 가장 까다롭고 초기 불량이 많이 발생하는 첫 단추는 바로 ‘지퍼백 입구를 뜯어지지 않게, 그러면서도 신속하게 열어젖히는 개봉(Opening) 공정’입니다. 지퍼의 결합력이 너무 강하면 기계가 억지로 벌리는 과정에서 비닐이 찢어지거나 구겨져 전량 폐기해야 하고, 반대로 가이드가 느슨하면 입구가 제대로 열리지 않아 상단에서 떨어지는 내용물이 밖으로 쏟아지는 대형 라인 오염 사고가 발생합니다.

1-1. 초기 방식: 물리적 패드와 진공 흡착(Vacuum Suction)의 한계

과거의 1세대 자동화 설비에서는 단순히 양쪽에서 고무 재질의 진공 패드(Sucker)가 지퍼백 표면을 빨아들인 뒤, 양옆으로 기계식 암(Arm)을 벌려주는 물리적 가이드 방식을 주로 사용했습니다. 이 방식은 고정된 규격의 두껍고 단단한 알루미늄 파우치에는 어느 정도 효과적이었으나, 재질이 얇은 일반 비닐이나 정전기가 쉽게 발생하는 겨울철에는 두 장이 한 번에 집혀 들어가거나 입구가 제대로 열리지 않는 원인 모를 에러가 속출했습니다. 특히 비닐 표면의 마찰 계수가 유통 환경이나 공장 내부 습도에 따라 시시각각 변하기 때문에, 당시 현장 엔지니어들은 기계 옆에 붙어서 진공 압력 벨브를 수동으로 미세 조정하느라 하루 종일 애를 먹어야 했습니다.

1-2. 현재와 미래: 에어 제트(Air Jet)와 스마트 비전 알고리즘의 융합

최근 공장에 도입되는 차세대 자동 개봉 기술은 ‘공기역학 제어’와 ‘인공지능 비전(AI Vision)’ 기술을 결합하여 이 고질적인 문제를 완벽하게 해결했습니다.
스마트 진공 패드가 지퍼백을 잡고 벌리는 순간, 상단 노즐에서 초정밀 에어 제트(고압 압축 공기)를 미세한 펄스 형태로 순간 분사하여 닫혀 있는 지퍼 틈새를 완벽하게 공기압으로 벌려줍니다. 이 에어 분사는 단지 지퍼를 여는 것에 그치지 않고, 파우치 내부를 풍선처럼 순간적으로 부풀려 주어 가루나 알갱이 형태의 내용물이 부딪힘 없이 부드럽게 진입할 수 있는 최적의 낙하 공간을 확보합니다.

여기에 고속 가동되는 라인 상단에 설치된 스마트 비전 카메라는 실시간으로 지퍼백의 상단 중심 위치와 개봉 각도를 초당 수십 프레임씩 촬영하여 분석합니다. 인공지능 알고리즘은 만약 미세하게 비틀어지거나 덜 열린 파우치가 감지되면 기계에 즉각 피드백을 주어 스스로 흡착 압력을 실시간 조정하거나, 불량 팩을 자동으로 라인 밖으로 배출(Reject)하도록 제어합니다. 이러한 지능형 개봉 기술 덕분에 분당 60~80백(BPM) 이상의 초고속 연속 공정에서도 개봉 불량률이 기존 대비 95% 이상 획기적으로 낮아졌습니다.

---

2. 씰링(Sealing) 기술의 패러다임 변화: 전통적 열판에서 ‘초음파’로

내용물이 한 치의 오차도 없이 파우치 내부로 정상 충진된 후에는 지퍼 바로 윗부분을 완전히 밀봉하여 유통 과정에서 외부 공기, 습기 및 이물질의 유입을 원천 차단하는 씰링 공정이 진행됩니다. 제품의 유통기한과 직결되는 이 밀봉 기술 역시 기존 기술의 한계를 뛰어넘으며 진화하고 있습니다.

2-1. 전통적인 열 씰링(Heat Sealing) 방식의 치명적인 문제점

가장 오랫동안 보편적으로 사용되어 온 방식은 일정 온도로 상시 가열된 금속 열판(Heat Bar)으로 비닐을 양옆에서 강하게 눌러 접합하는 방식입니다. 구조가 단순하고 초기 설비 비용이 저렴하다는 장점이 있지만, 실제 대량 생산 라인에서는 다음과 같은 고질적인 리스크를 안고 있었습니다.

• 포장재 열 변형 리스크: 비닐의 두께나 재질에 따라 열을 조금만 과하게 받아도 접합부 주변이 쭈글쭈글하게 우는 현상이 발생합니다. 이는 백화점이나 마트 매대에 올라가는 완제품의 상품 가치를 크게 떨어뜨립니다.
• 이물질 오염에 따른 누설(Leak): 반려견 사료, 가루(분말) 스프, 소스 같은 액상 제품을 충진할 때, 미세한 입자나 액적들이 씰링 면에 튀어 묻는 경우가 많습니다. 이 상태에서 열판으로 누르면 이물질이 차단막 역할을 하여 열이 제대로 전달되지 않고, 결국 육안으로는 보이지 않는 미세한 틈새(Micro Leak)가 발생해 유통 과정에서 제품이 부패하게 됩니다.
• 설비 효율 저하 및 예열 대기 시간: 기계를 처음 가동할 때 열판이 적정 온도까지 달구어질 때까지 수십 분의 전력 소모와 대기 시간이 발생합니다. 반대로 기계가 갑자기 비상 정지했을 때는 열판의 잔열 때문에 대기 라인에 멈춰 있던 파우치들이 새까맣게 타버려 화재 위험과 자재 낭비를 초래합니다.

2-2. 차세대 패키징의 주자: 초음파 씰링(Ultrasonic Sealing) 기술

이러한 전통적 열 씰링의 단점을 완벽하게 보완하며 스마트 팩토리의 표준으로 급부상한 기술이 바로 ‘초음파 씰링’입니다. 초음파 씰링은 외부에서 물리적인 열을 전혀 가하지 않는 것이 특징입니다. 대신 초당 20,000번에서 40,000번(20~40kHz)에 달하는 눈에 보이지 않는 초음파 진동 에너지를 비닐 접합면에 순간적으로 인가합니다. 그러면 비닐 내부의 분자들이 서로 부딪히며 발생하는 ‘분자 간 마찰열’에 의해 내부에서부터 순식간에 녹아 접합됩니다.

• 독보적인 이물질 배출 효과 (Self-Cleaning): 접합면에 밀가루 같은 미세 분말이나 걸쭉한 소스가 묻어 있더라도 전혀 문제가 되지 않습니다. 초음파의 강력한 미세 진동이 가해지는 순간, 접합면 사이의 이물질을 사방으로 튕겨내며 순식간에 밀어내 버립니다. 오직 순수한 비닐 분자끼리만 만나 깨끗하게 융착(Join)되기 때문에, 까다로운 식품 포장 공정에서 불량률을 극적으로 제로에 가깝게 수렴시킬 수 있습니다.
• 획기적인 에너지 절약 및 작업자 안전: 열판을 하루 종일 달궈놓을 필요 없이 기계가 맞닿아 진동할 때만 순간적으로 에너지가 소모되므로 전력 효율이 대단히 높습니다. 또한 설비 자체가 뜨겁지 않기 때문에 현장 작업자가 유지보수를 하다가 화상을 입을 위험이 전혀 없어 친환경적이고 안전한 공장 환경을 구축합니다.
• 극도로 깔끔한 마감 외관: 열 잔여물이 주변으로 번지지 않아 포장지 표면이 우는 현상이 전혀 없으며, 봉인선이 정교하고 슬림하게 마감되어 프리미엄 제품 패키징에 독보적인 우위를 가집니다.

---

3. 로터리(Rotary) 메커니즘과 정밀 서보 제어의 스마트 융합

최신 고속 지퍼백(Zipper Bag) 자동화 설비는 거대한 원형 궤도를 중심축으로 회전하며, 각 스테이지(Stage)마다 [파우치 공급 → 진공 개봉 → 충진 → 지퍼 강제 열기 → 초음파 씰링 → 냉각 및 배출]을 일사천리로 진행하는 로터리식 자동 포장기(Rotary Packaging Machine)를 기반으로 움직입니다. 이는 직선으로 길게 늘어서는 인라인(In-line) 방식에 비해 공장 공간 효율성이 압도적으로 뛰어나며, 각 공정 단계가 유기적으로 연계된다는 강력한 장점이 있습니다.

여기에 과거의 투박한 캠(Cam) 방식 구동에서 벗어나, 독자적인 제어가 가능한 고성능 서보 모터(Servo Motor) 기술이 정밀하게 결합되었습니다. 덕분에 엔지니어가 직접 기계의 물리적 구조를 바꿀 필요 없이, 제어반의 터치스크린(HMI) 조작만으로 파우치의 가로세로 규격이나 지퍼의 두께, 비닐의 두께에 맞춰 기계의 그리퍼(Gripper) 간격과 위치가 마이크로미터 단위로 자동 조정되는 유연성을 확보했습니다.

과거에는 생산하는 포장지 규격을 바꿀 때마다 엔지니어들이 스패너와 공구를 들고 달라붙어 몇 시간씩 기계를 뜯어 맞추고 테스트 드라이브를 하며 진땀을 흘려야 했지만, 이제는 중앙 서버에 미리 저장된 제품별 레시피 데이터 플러그인(Data Plug-in) 세팅을 불러오는 것만으로 단 몇 분 만에 완벽한 품종 전환(Changeover)이 가능해졌습니다. 이는 다품종 소량 생산과 개인화된 패키징이 중심이 된 현대 제조업 시장에서 기업의 엄청난 경쟁력으로 작용하고 있습니다.

---

친환경 포장재 시대를 준비하는 설계 엔지니어의 시선

제가 밤새 도면을 그리고 기름때를 묻혀가며 현장에서 기계를 직접 세팅하고 튜닝하면서 절실히 느낀 점은, 지퍼백(Zipper Bag) 자동 개봉 및 씰링 기술의 진화가 단순히 ‘더 빠르게, 더 많이 찍어내는 것’에만 목적이 있지 않다는 사실이었습니다. 최근 글로벌 포장 산업의 가장 거대한 화두이자 규제 대상인 친환경 포장(Eco-friendly Packaging) 메트릭스를 실제 산업 현장에 안착시키기 위해서도 이 정밀 자동화 기술들은 선택이 아닌 필수 불가결한 기반 기술이 됩니다.

실제로 최근 글로벌 유통·식품 대기업들이 앞다투어 도입하고 있는 단일 소재(Mono-material) 폴리프로필렌(PP)이나 100% 생분해성 수지, 재생 유연 재료를 사용한 친환경 지퍼백(Zipper Bag)들은 대기 환경에는 압도적으로 이롭지만, 기계를 설계하는 엔지니어 입장에서는 대단히 까다롭고 다루기 어려운 ‘악마의 소재’와 같습니다. 이 친환경 소재들은 기존의 다층 복합 필름 비닐에 비해 열에 견디는 성질이 턱없이 약하고, 잡아당기면 고무줄처럼 쉽게 늘어나는 성질(낮은 인장 강도)을 가지고 있기 때문입니다. 현장에서 기존의 구형 물리 흡착 방식이나 투박한 열판 방식을 그대로 고수했다가는 포장지가 통째로 녹아내려 기계 부품에 들러붙거나, 봉인선이 사정없이 삐뚤어지는 처참한 불량 사태로 이어지기 십상입니다.

결국 현장에서 수많은 실패와 시행착오를 겪으며 미세한 압력 변화에도 민감하게 반응하는 정밀 서보 모터의 토크 제어 알고리즘을 다듬고, 열 손상을 최소화하는 초음파 씰링의 주파수 제어 메커니즘을 밤새워 튜닝해 온 이유도 이러한 ‘소재의 친환경적 변화’에 기계가 유연하고 똑똑하게 대응하도록 만들기 위함이었습니다. 설비 전면에서 수많은 엔지니어와 현장 작업자들이 쏟아부은 땀방울과 기술 혁신은, 단순한 생산성 향상을 넘어 지구를 살리는 지속 가능한 친환경 생산 라인을 구축하는 든든한 주춧돌이 되었던 것입니다.

마트 매대나 유통 창고에서 우리가 일상적으로 흔히 마주하는 지퍼백 포장지 한 장을 깔끔하게 열고 단단하게 닫는 단순해 보이는 동작 뒤에는, 사실 수많은 엔지니어들의 정밀한 수학적 계산과 융합 제어 공학, 그리고 수없는 밤샘 노력이 숨어 있습니다. 앞으로 인공지능 제어 루프와 초감도 센서 기술이 더욱 고도화됨에 따라 또 어떤 혁신적인 제어 메커니즘이 포장 공정의 패러다임을 통째로 바꾸어 놓을지, 설계자의 한 사람으로서 설레는 마음과 자부심을 가지고 그 기술 혁신의 최전선을 계속해서 지켜보고 있습니다.

도면 위 설계가 거친 생산 현장을 만났을 때 (Standup Pouch)

기계 설계 엔지니어로서 모니터 앞에 앉아 3D CAD 도면을 조작하고 있을 때와, 그것이 실제 금속으로 가공되어 굉음을 내며 돌아가는 생산 현장을 마주할 때의 갭은 언제나 신선한 긴장감을 줍니다. 특히 수많은 가이드와 실린더, 서보모터가 마이크로초(μs) 단위의 유기적인 메커니즘으로 맞물려 돌아가는 포장 자동화 설비의 전선에 서 있을 때면, 완벽한 포장재와 완벽한 기계가 만나는 ‘매칭(Matching)’이 얼마나 중요한지 온몸으로 깨닫게 됩니다.

최근 식품, 화장품, 생활용품, 반려동물 간식 등 산업군을 막론하고 가장 핫한 패키징 트렌드는 단연 ‘스탠드업 파우치(Standup Pouch)’입니다. 매대에서 스스로 당당하게 설 수 있는 입체 구조 덕분에 진열 효과가 압도적이고 소비자 선호도도 높기 때문입니다. 하지만 수많은 프로젝트를 진행하며 목격한 엄연한 현실은, 아무리 세련된 파우치 디자인이라도 그것을 안정적으로 공급하고 개구하여 받아쳐 줄 자동화 설비가 받쳐주지 못하면 생산 라인은 순식간에 ‘불량 무덤’이 된다는 점이었습니다.

특히 바닥면이 접혀 있는 스탠드업 파우치(Standup Pouch)는 일반 평면 형태의 삼면 봉투보다 기계적으로 제어하기가 까다롭습니다. 수많은 시행착오와 필드 테스트 끝에 현장에서 내린 결론은 하나였습니다. 스탠드업 파우치의 포장 생산성을 극대화하고 설계자가 의도한 최상의 외관 퀄리티를 안정적으로 뽑아내는 최고의 파트너는 바로 ‘로터리 포장기(Rotary Packaging Machine)’라는 사실입니다. 오늘은 엔지니어의 시각에서 바라본 이 두 조합의 완벽한 궁합과, 현장에서 증명된 기술적 시너지 효과에 대해 심층적으로 다뤄보겠습니다.

---

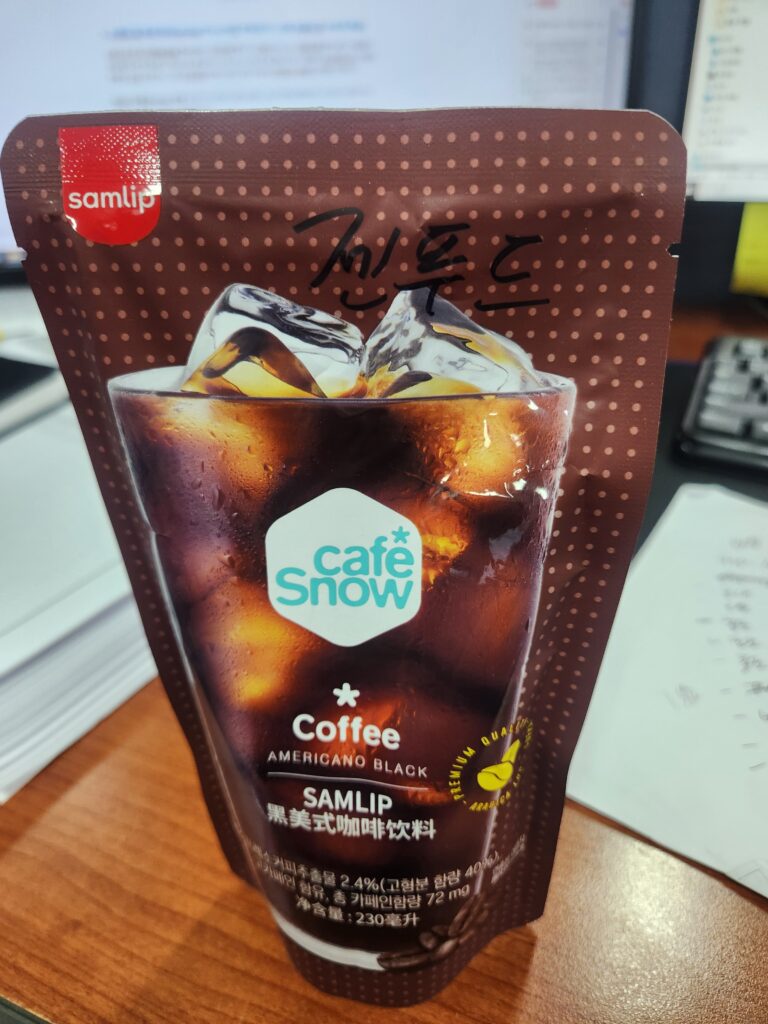

1. 스탠드업 파우치(Standup Pouch)란 무엇인가? (시장 트렌드와 구조적 특징)

스탠드업 파우치(Standup Pouch)는 바닥면에 별도의 가제트(Gusset, 접힘부)를 밀어 넣어, 내용물이 담겼을 때 무게 중심이 하단으로 쏠리며 스스로 설 수 있도록 설계된 주머니 형태의 포장재입니다. 기존의 평평한 삼면 포장이나 사면 포장재에 비해 다음과 같은 확실한 마케팅적, 물류적 강점을 가집니다.

• 뛰어난 진열(Display) 효과: 전면 가시 면적이 넓어 브랜드 로고와 핵심 플레이버, 디자인이 정면으로 노출되어 소비자 시선을 사로잡습니다.
• 높은 공간 효율성 및 물류비 절감: 유통 및 보관 시 부피를 적게 차지하며, 플라스틱 용기나 유리병에 비해 공병 상태로 적재할 때 공간을 최대 90% 이상 아낄 수 있어 물류비를 획기적으로 절감합니다.
• 친환경 및 팩 폐기물 감소: 경량화된 필름 구조 덕분에 동일 용량의 하드 플라스틱 용기 대비 플라스틱 사용량이 적고, 소비자가 사용 후 버릴 때의 폐기물 부피도 매우 작습니다.
• 다양한 옵션 추가 유연성: 상단에 지퍼(Zipper)를 달아 여러 번 나눠 먹는 제품의 재밀봉성을 높이거나, 스파우트(노즐)를 부착해 유체나 액체류를 쉽게 따를 수 있도록 변형할 수 있습니다.

이러한 장점 덕분에 시장 수요는 폭발적으로 증가하고 있으며, 이에 발맞춰 제조 현장에서는 이를 빠르게 처리해 낼 수 있는 자동화 설비의 중요성이 그 어느 때보다 커졌습니다.

---

2. 로터리 포장기: 스탠드업 파우치(Standup Pouch)를 위한 최적의 메커니즘

포장 기계는 크게 롤 필름을 풀어서 현장에서 봉투 형성과 충진을 동시에 하는 수평형(Horizontal)·수직형(Vertical) 방식과, 이미 만들어진 봉투를 사용하는 로터리형(Rotary) 방식으로 나뉩니다. 그중에서도 로터리 포장기는 원형의 대형 회전 테이블(인덱스)이 간헐적 또는 연속적으로 회전하면서 각 스테이션(대개 6스탠드, 8스탠드, 10스탠드 구조)마다 지정된 독립 공정을 단계별로 수행하는 설비입니다.

• 1단계 (Pouch Feeding): 매거진에 적재된 파우치를 진공 흡착 패드로 한 장씩 인출하여 그리퍼에 전달.
• 2단계 (Printing): 파우치 표면 또는 지정된 영역에 제조일자 및 유통기한 날인 (먹지, 레이저, 잉크젯 등).
• 3단계 (Zipper Opening / Opening): 잠겨 있는 지퍼를 기계적으로 열고, 흡착 패드로 파우치 전후면을 당겨 개구.
• 4단계 (Air Jet / Filling): 에어를 분사해 바닥 가세트를 완전히 펼친 후, 노즐을 하강하여 내용물 충진.

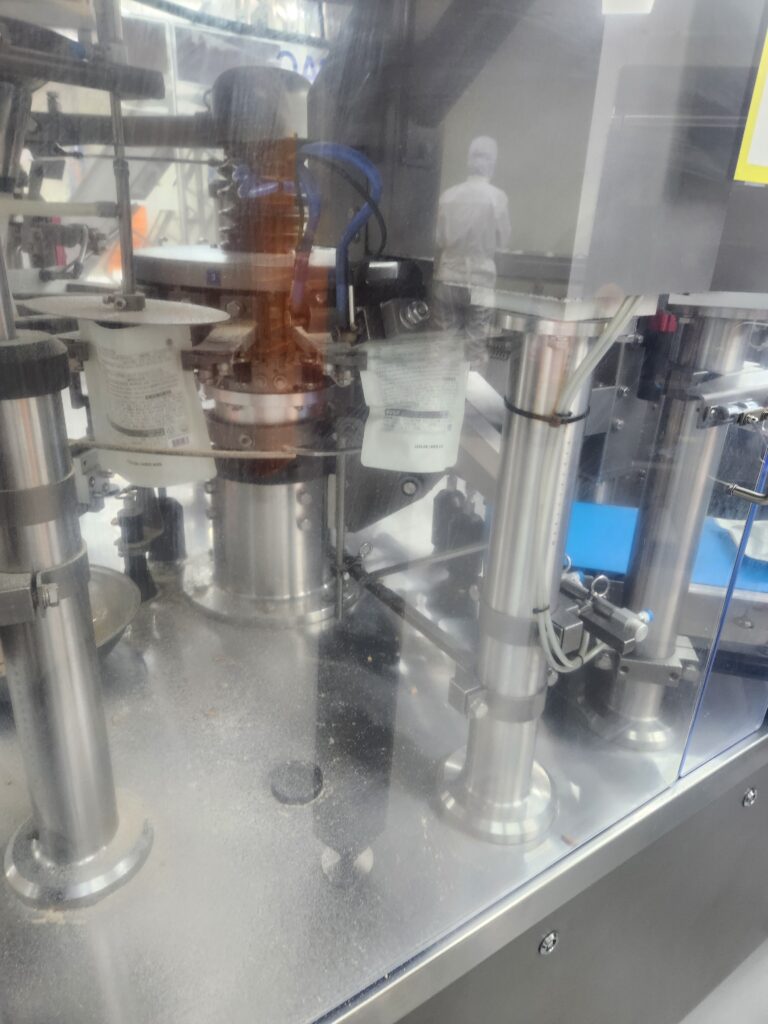

• 5단계 (Settling / Option): 내용물이 잘 안착되도록 타핑(Tapping)하거나 질소 치환 공정 수행.
• 6단계 (First Sealing): 1차 열판(Heat Bar)을 이용한 고온 압착 밀봉.
• 7단계 (Second Sealing): 2차 열판 압착을 통한 밀봉성 보강 및 양각/음각 문양 성형.
• 8단계 (Cooling & Discharge): 냉각 바(Cooling Bar)로 실링 부위를 급랭하여 고정 후 완제품 배출.

로터리 포장기가 스탠드업 파우치 포장에 가장 이상적인 이유는 이처럼 ‘이미 정밀하게 제작된 형성 파우치’를 사용하기 때문입니다. 현장에서 필름을 접어 가세트를 만들며 충진하는 방식은 필름의 장력(Tension) 변화와 열수축률 때문에 고속 생산 시 바닥이 비틀어지거나 서지 못하는 불량이 잦습니다. 반면 로터리는 완성된 파우치를 그리퍼가 양쪽에서 꽉 잡아준 상태로 제어하므로 공정 안정성이 비교할 수 없을 정도로 높습니다.

---

3. 왜 두 조합을 ‘환상의 궁합’이라 부를까? (엔지니어링 시너지)

스탠드업 파우치와 로터리 포장기가 만났을 때 발생하는 시너지 효과는 제조업체의 생산성과 품질을 한 단계 끌어올립니다. 구체적인 기술적 이유는 다음과 같습니다.

① 완벽한 밀봉(Sealing) 품질과 유통기한 확보

스탠드업 파우치는 구조 특성상 바닥 접힘부(가세트)가 접혀 올라간 측면 부위는 필름이 4중(네 겹)이 되고, 상단 부위는 2중(두 겹)이 됩니다. 이처럼 두께가 불균일한 구조는 포장 공정에서 ‘리크(Leak, 미세 누출)’를 유발하는 가장 큰 원인입니다.

로터리 포장기는 파우치를 양쪽 그리퍼로 일정한 장력을 주어 팽팽하게 편 상태에서, 독립된 스테이션을 통해 1차 열착, 2차 열착, 3차 냉각 압착이라는 다단계 실링 공정을 밟습니다. 서보 제어나 에어 실린더의 정밀한 압력 제어를 통해 네 겹 부위와 두 겹 부위에 열이 균일하게 전달되도록 세팅할 수 있어, 주름이나 미세한 틈새 없이 완벽한 기밀성을 구현합니다. 이는 제품의 신선도 유지와 유통기한 확보로 직결됩니다.

② 다양한 충진 장치와의 높은 호환성

스탠드업 파우치는 상단 입구가 넓게 벌어지는 특성이 있어, 로터리 포장기 상부에 어떤 물성이든 자유롭게 계량 및 충진 장치를 인터페이스(Interface)하여 결합할 수 있습니다. 스탠드업 파우치가 가진 넓은 입구 덕분에 낙하 반경이 큰 고형물도 외부 오염 없이 깔끔하게 조준 충진이 가능합니다.

제품 물성	적용 가능한 충진 장치	메커니즘 특징 및 대표 예시 제품
분말 / 가루	오거 필러 (Auger Filler)	서보모터로 스크루 회전수를 제어해 미세 분말 정량 충진 (단백질 파우더, 커피 가루)
고형물 / 알갱이	조합식 계량기 (Multi-head Weigher)	여러 호퍼의 무게를 조합 계산하여 고속 최적 중량 낙하 (사료, 젤리, 견과류, 냉동만두)
액체 / 점체	피스톤 펌프 (Liquid Pump)	실린더 스트로크 볼륨을 조절하여 점성이 있는 유체 충진 (소스, 액체 세제, 파우치 음료)

③ 옵션 대응의 유연성 (지퍼 및 스파우트)

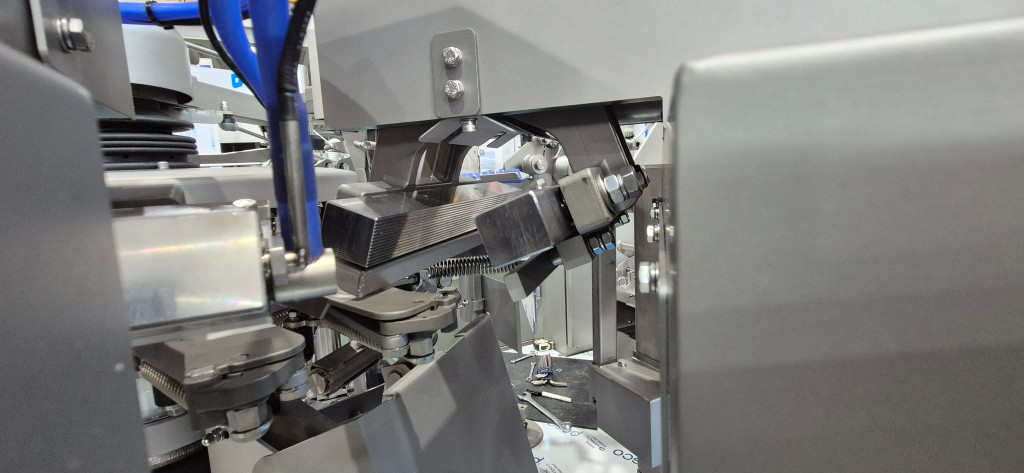

소비자들이 선호하는 ‘지퍼형 스탠드업 파우치’를 포장할 때 로터리 포장기의 진가가 발휘됩니다. 로터리 포장기 공정 중에는 ‘지퍼 개방(Zipper Opening)’ 전용 스테이션을 배치할 수 있습니다. 잠겨 있는 지퍼를 흡착과 동시에 기계적인 핑거(Finger) 메커니즘으로 정확하게 벌려준 뒤 내용물을 투입하고, 실링 직전에 지퍼 닫힘 가이드를 통과시켜 원상복구합니다. 스파우트(노즐)가 달린 파우치 역시 전용 형상 그리퍼를 설계하여 적용하면 흔들림 없이 고속 이송 및 충진이 가능합니다.

---

4. 생산 현장에서 고려해야 할 핵심 체크포인트

이 최고의 궁합을 통해 최대의 효율을 내고 라인 가동률(OEE)을 극대화하려면, 설비 도입 및 설계 운영 시 엔지니어 관점에서 반드시 체크해야 할 기술적 포인트가 있습니다.

• 파우치 원단 두께와 정전기 제어: 파우치 필름의 두께 정밀도가 떨어지거나 겨울철 정전기가 심하면, 공급 매거진에서 포장기가 봉투를 한 장씩 흡착해 올릴 때 두 장이 겹쳐 올라가는 ‘더블 피딩(Double Feeding)’ 에러가 발생합니다. 이를 방지하기 위해 설비단에 에어 나이프나 정전기 제거 장치(Ionizer)를 연동하고, 신뢰할 수 있는 파우치 제조사를 선정해야 합니다.
• 정확한 하단 가제트(Gusset) 타공 및 설계: 스탠드업 파우치(Standup Pouch) 바닥 면의 접힘 깊이와 라운드 타공 위치가 로터리 포장기의 개구 가이드 및 에어 노즐 위치와 1:1로 정밀하게 매칭되어야 합니다. 이 밸런스가 깨지면 충진 시 바닥이 한쪽으로 접혀 내용물이 넘치거나 기계가 멈추는 잼(Jam) 현상이 발생합니다.
• 유지 보수 및 CIP(Clean-in-Place) 편의성: 특히 식품이나 점성 액체를 포장할 경우, 고속 충진 과정에서 노즐 끝단에 맺힌 방울이 파우치 씰링 부위나 기계 그리퍼에 묻을 수 있습니다. 씰링 부위에 이물이 묻으면 불량으로 이어지므로, 노즐에 컷오프(Suck-back) 기능을 추가해야 합니다. 또한 설비 자체도 방수 등급(IP65 이상)을 확보하여 주기적인 물청소와 살균이 용이한 구조인지 도면 단계에서 검증해야 합니다.

---

엔지니어가 확신하는 패키징 자동화의 정답

기계 설계자로서 제가 가장 큰 보람을 느끼는 순간은 모니터 속 3D 도면으로만 존재하던 라인이 실제 현장에 유기적으로 깔려, 멈춤 없이 부드럽게 돌아가며 완벽한 패키징 완제품을 쏟아낼 때입니다. 반대로 가장 피를 말리고 가슴 졸이는 순간은 포장재와 설비 간의 사소한 매칭 미스로 인해 분당 수십 개씩 기계가 멈추고(Jam), 아까운 원자재와 내용물이 바닥으로 버려지며 가동률이 뚝뚝 떨어지는 순간입니다.

수많은 프로젝트 현장에서 밤을 지새우며 라인 셋업과 필드 테스트를 거친 끝에 깨달은 것은, 스탠드업 파우치라는 까다롭고 입체적인 포장재를 완벽하게 제어할 수 있는 현존하는 가장 신뢰성 높은 메커니즘은 결국 로터리 포장기라는 점입니다. 진공 패드가 파우치를 벌리고, 서보 그리퍼가 양옆을 팽팽하게 당겨 가이드 레일을 타며, 열판이 정확한 타이밍과 압력으로 지져내는 일련의 ‘정밀한 타이밍 오케스트라’는 오직 독립 스테이션을 가진 로터리 구조이기에 완벽하게 구현될 수 있습니다.

물론 초기 설비 투자 비용(CAPEX)은 단순 수동 결속기나 밴드 실러, 혹은 저가형 직선형 포장기에 비해 높게 느껴질 수 있습니다. 그러나 생산 현장에서 매일 피부로 체감하는 획기적인 인건비 절감 효과, 압도적인 시스템 업타임(가동률), 제로(0)에 수렴하는 씰링 불량률, 그리고 까다로운 고객사의 품질 검사마저 가뿐히 통과하는 균일한 포장 외관 퀄리티를 고려한다면, 이는 장기적으로 시간과 비용을 버는 가장 확실한 투자입니다.

현재 포장 공정의 자동화 전환을 심각하게 고민 중이거나, 신제품 라인 증설을 기획하고 계시는 제조업체 관계자분이 계신가요? 도면 위에서도, 거친 생산 현장에서도 결코 엔지니어를 배신하지 않는 확신의 치트키 조합, ‘스탠드업 파우치와 로터리 포장기’를 적극적으로 검토해 보시길 현장 엔지니어의 경험을 담아 강력히 추천해 드립니다.

현장에서 깨달은 급지 자동화(Auto Feeder)의 가치

기계 설계 엔지니어로 오랜 시간 다양한 제조 및 포장 설비 개발 현장을 지켜보며 내린 확고한 결론이 하나 있습니다. 아무리 수억 원을 호가하는 고성능 메인 장비(로터리 포장기, 고속 인쇄기, 정밀 가공기 등)를 구축해 두었더라도, 자재를 공급하는 전공정이 그 속도와 정밀도를 받쳐주지 못하면 그 설비는 제 성능의 절반도 발휘하지 못한다는 사실입니다.

실제로 원자재 투입 속도가 기계의 사이클과 맞지 않아 들쭉날쭉하거나, 미세한 정렬 미스로 인해 라인 전체가 가동을 멈추는 병목 현상(Bottleneck)을 산업 현장에서 수없이 목격했습니다. 메인 장비의 속도를 올리는 것보다, 전단에서 원활하고 안정적으로 자재를 밀어주는 것이 생산성 향상의 진짜 핵심입니다.

제조업과 포장 산업에서 생산 효율성을 고도화하기 위한 열쇠는 결국 가장 첫 단추인 ‘공급’에 있습니다. 작업자의 숙련도나 컨디션, 피로도에 의존하는 기존의 수동 공급 방식은 스마트 팩토리 흐름 속에서 명확한 한계를 가질 수밖에 없습니다. 연속적이고 안정적인 공정 흐름을 완성하기 위해서는 자동 급지 장치(Auto Feeder)의 도입과 그에 맞는 최적의 옵션 선택이 필수적입니다.

오늘 글에서는 현업에서의 구체적인 설계 및 공정 개선 경험을 바탕으로, 생산성을 한 단계 더 끌어올리기 위해 자동 급지 장치(Auto Feeder)를 도입할 때 반드시 검토해야 할 핵심 제어 구동 옵션과 선택 기준을 상세히 공유하고자 합니다.

---

1. 자동 급지 장치(Auto Feeder) 도입이 생산성에 미치는 영향

자동화 급지 시스템은 단순히 인건비를 절감하는 일차원적인 목적을 넘어, 공장 전체의 설비종합효율(OEE)과 최종 제품 수율에 결정적인 영향을 미칩니다. 설비 설계 관점에서 바라본 자동 급지의 주요 이점은 다음과 같습니다.

• 연속 구동을 통한 가동률 극대화: 메인 장비의 핵심 타임 차트(Time Chart) 및 사이클 타임(Cycle Time)과 완벽하게 동기화되어, 사람이 자재를 채워 넣기 위해 기계를 멈춰야 하는 비가동 시간(Downtime)을 원천적으로 제거합니다.
• 불량률 감소 및 품질 균일화: 작업자의 손끝 감각에 의존하지 않고, 물리적으로 정밀하게 세팅된 압력과 속도로 자재를 투입하므로 공급 미스나 자재 변형, 표면 스크래치 등의 손상을 방지합니다.
• 휴먼 에러의 근원적 차단: 자재가 비뚤어지게 들어가거나 두 장이 동시에 겹쳐 투입되는 등, 후공정에 막대한 타격을 주는 작업자 실수를 시스템이 스스로 감지하고 차단합니다.

---

2. 생산 효율성을 높이는 핵심 구동 및 제어 옵션

자동 급지 장치의 진짜 성능은 외관이 아니라 내부의 제어 부품과 구동 옵션을 어떻게 커스터마이징하느냐에 따라 천차만별로 달라집니다. 현장 도입 시 반드시 단독 옵션으로 체크해야 할 세 가지 핵심 요소입니다.

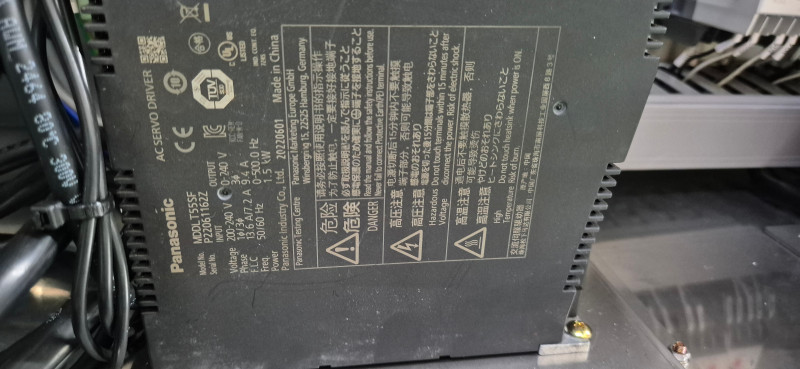

① 정밀 위치 제어를 위한 고성능 서보 모터(Servo Motor) 옵션

과거의 1세대 급지 장치들은 인버터와 일반 AC 모터를 활용한 단순 타이밍 제어나, 클러치 브레이크(Clutch Brake) 방식 기계 구조에 의존하는 경우가 많았습니다. 하지만 이러한 방식은 분당 생산 속도(BPM)가 일정 수준 이상으로 올라가면 슬립(Slip) 현상이 발생하여 제어 오차가 누적되는 치명적인 단점이 있습니다. 공급 거리가 조금씩 틀어지면서 후공정 잼 현상으로 이어지는 것입니다.

최근의 고효율 고속 라인에서는 서보 모터 제어 옵션이 선택이 아닌 필수입니다. 서보 모터는 응답 속도가 매우 빠르고 가감속 제어 특성이 탁월하여, 초고속 로터리 포장기나 가공기의 인덱스(Index) 신호와 완벽한 동기화(Synchronization)를 보장합니다.

또한 다품종 생산 체제에서 제품의 규격이나 피딩 길이가 변경될 때도 기계적 부품을 바꿀 필요 없이, 터치스크린(HMI) 조작 화면에서 파라미터 값만 입력하면 급지 거리를 즉각 가변할 수 있습니다. 이는 현장의 작업 전환 시간(Changeover Time)을 수십 분에서 단 몇 초 단위로 획기적으로 줄여주어 실질적인 가동률을 높입니다.

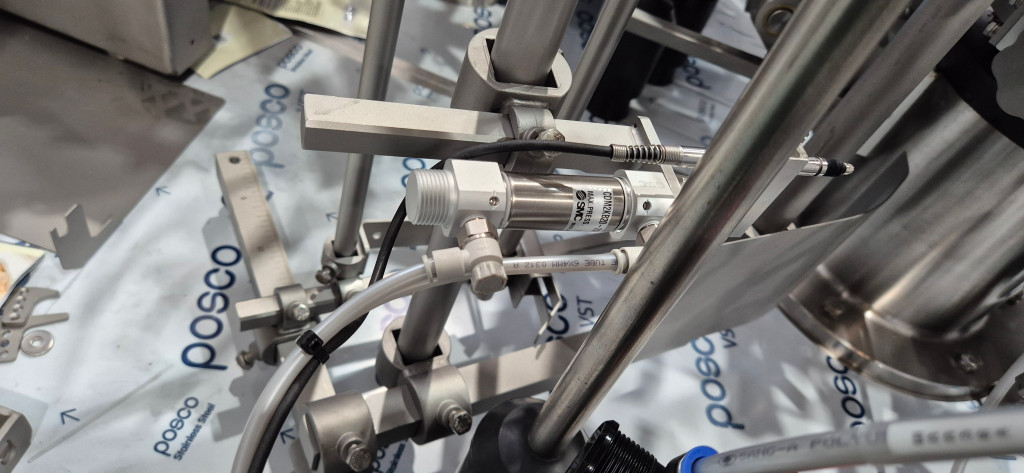

② 공정 정지를 막는 두 장 겹침 방지(Double Feed Detection) 옵션

종이 박스 원단, 필름, 비닐 파우치, 또는 얇은 판재류를 공급할 때 현장 작업자들을 가장 괴롭히는 고질적인 불량이 바로 정전기나 밀착력으로 인해 두 장의 자재가 한 번에 빨려 들어가는 ‘겹침 현상’입니다. 이 현상이 발생하면 높은 확률로 후공정 장비 내부에서 자재 걸림(Jam)이 발생하고, 심한 경우 나이프나 몰드 같은 고가의 금형 부품이 파손되어 라인 전체가 장시간 다운되는 대형 사고로 이어집니다.

이를 막기 위해 설계 단계에서부터 초음파 센서(Ultrasonic Sensor) 기반의 두 장 겹침 방지 옵션을 적극적으로 반영해야 합니다. 일반적인 광전(Photo) 센서는 자재의 색상, 재질, 인쇄 상태, 또는 투명도에 따라 투과율이 달라져 오작동률이 높지만, 초음파 센서는 고주파 음파의 감쇄율을 이용하기 때문에 오직 자재의 순수한 ‘물리적 두께 변화’만을 정밀하게 판별해 냅니다.

두 장 겹침 불량이 감지되는 즉시 메인 설비를 정지시키거나, 혹은 멈춤 없이 리젝트(Reject) 게이트를 통해 해당 자재만 라인 밖으로 자동 배출하는 옵션을 조합하면 공정 흐름을 끊김 없이 연속적으로 유지할 수 있습니다.

③ 다품종 생산을 위한 가변형 가이드 및 매거진 옵션

단일 제품만 주구장창 대량 생산하던 대량 생산 시대를 지나, 현재의 제조 트렌드는 다품종 소량 생산 혹은 변종 변량 생산 체제로 완벽히 전환되었습니다. 이에 따라 자동 급지 장치(Auto Feeder) 역시 다양한 크기와 형태의 자재에 부드럽게 대응할 수 있는 유연성을 갖춰야 합니다.

작업자가 자재 규격을 바꿀 때마다 스패너나 드라이버 같은 별도의 공구를 들고 와서 볼트를 풀고 조여야 한다면 그만큼 비가동 시간이 늘어맙니다. 레버나 핸들을 돌려 별도의 도구 없이 손으로 쉽게 폭과 높이를 조절하고 고정할 수 있는 원터치 툴리스(Tool-less) 가이드 옵션이 필요한 이유입니다.

여기에 대량의 자재를 한 번에 안정적으로 적재해 둘 수 있는 확장형 대용량 경사 매거진(Magazine) 옵션이나 컨베이어 벨트식 호퍼(Hopper) 옵션을 추가하면, 현장 작업자가 자재를 보충해야 하는 주기가 길어져 1인당 담당할 수 있는 설비 대수가 늘어나는 인력 운영의 효율성까지 얻을 수 있습니다.

---

3. 자재 특성별 최적의 급지 방식 추천

생산하고자 하는 제품의 무게, 재질, 표면 상태 등의 물리적 특성에 따라 물리적인 급지 방식(Feeder Type)의 메커니즘을 정확하게 매칭해야만 설비의 장기적인 주행 안정성이 확보됩니다.

급지 방식 (Type)	적합한 자재 및 제품	주요 특징 및 설계 장점
마찰식 급지 (Friction Feeder)	상품권, 카드, 단판 종이 박스 원단, 제품 매뉴얼 등	고무 벨트나 롤러의 마찰력을 이용하는 방식으로, 구조가 비교적 간단하며 고속 피딩 및 연속 공급 능력이 매우 우수함.
흡착식 급지 (Vacuum Feeder)	비닐 파우치, 표면이 매끄러운 필름, 연질 원단, 가죽 등	진공 패드(Cup)를 이용해 자재를 위에서 직접 들어 올려 이송하므로, 자재 간의 마찰을 줄이고 마찰식에서 발생할 수 있는 표면 스크래치를 완벽히 방지함.
진동식 급지 (Vibratory Feeder)	볼트, 너트, 전자 부품, 소형 플라스틱 사출물 등	일명 볼 피더(Bowl Feeder) 형태로, 정형화되지 않고 흩어져 있는 소형 부품들을 미세 진동을 통해 일정한 방향과 자세로 정렬하여 한 줄로 공급함.

---

4. 스마트 팩토리 연동을 위한 디지털 센서 옵션

최근 고도화되고 있는 자동 급지 장치(Auto Feeder)들은 단순히 물건을 기계적으로 밀어 넣어주는 단순한 단계를 넘어, 자체적으로 데이터를 수집하고 상위 시스템과 실시간으로 통신하는 스마트 컴포넌트로 진화하고 있습니다. 스마트 팩토리 구축을 염두에 두고 있다면 아래의 상위 센서 옵션들을 눈여겨보아야 합니다.

• 고속 바코드 / QR 코드 스캐너 연동: 급지 장치 이송 라인 상단에 고성능 스캐너를 장착하여 자재가 투입되는 순간 인쇄된 코드를 실시간으로 리딩합니다. 이를 통해 현재 가공 중인 제품 정보와 자재의 일치 여부를 대조함으로써 오혼입(다른 제품의 자재가 잘못 섞여 들어가는 현상)을 100% 차단합니다.
• 인라인 비전 검사 시스템(Vision System) 연동: 자재가 급지되어 메인 설비로 들어가기 직전, 카메라를 통해 자재의 인쇄 번짐, 외곽 치수 불량, 모서리 찌그러짐 등을 1차로 걸러냅니다. 불량 자재가 비싼 후공정으로 진입하는 것을 초입부터 차단하여 전반적인 제조 수율을 보장합니다.
• IoT 기반 잔량 예측 및 사전 알림 센서: 매거진 내부의 자재 적재 높이를 정밀 아날로그 거리 측정 센서(레이저 또는 광전 방식)로 상시 파악합니다. 자재가 완전히 바닥나기 전, 미리 설정된 임계치 이하로 떨어지면 상위 MES 시스템이나 작업자의 스마트 워치, 현장 경고등으로 ‘보충 예고 알림’을 보냅니다. 자재 공급 타이밍을 놓쳐 기계가 허당으로 돌거나 라인이 급정거하는 불상사를 원천적으로 차단합니다.

---

설계 엔지니어로서 제안하는 최적의 도입 전략

자동 급지 장치(Auto Feeder)를 단순히 메인 설비 발주 시 공짜로 딸려오는 하위 ‘부속품’ 정도로 가볍게 치부해서는 결코 공장의 생산성 혁신을 이룰 수 없습니다.

실제로 수많은 턴키(Turn-key) 설비 도입 과정을 현장에서 직접 조율해 보면서, 초기 투자 비용을 몇백만 원 아끼기 위해 저가형 일반 모터 구동 방식을 선택하거나 기본 사양의 센서만 고집했다가 큰 낭패를 보는 케이스를 정말 많이 보았습니다. 계절 변화에 따른 자재의 정전기 상태 변화나 미세한 두께 차이 등 미처 예측하지 못한 현장 변수들에 설비가 유연하게 대응하지 못해 매일같이 잼(Jam) 현상이 발생했고, 결국 생산 손실을 입은 뒤에야 추가 비용을 들여 설비를 완전히 개조하는 악순환이 비일비재했습니다.

처음 설비를 기획하고 사양을 확정하는 단계에서부터 우리 공정의 자재 특성을 명확히 분석하고, 고성능 서보 제어 시스템, 초음파식 두 장 겹침 방지 장치, 스마트 상위 연동 센서 등의 옵션들을 정밀하게 검토하여 설계에 적극적으로 반영하는 것이 중요합니다.

초기 투자 비용의 상승폭보다 비가동 시간 감소로 인한 생산성 이득이 훨씬 크기 때문에, 이것이야말로 장기적인 총소유비용(TCO)을 줄이고 공장 전체의 수율을 극대화하는 가장 안전하고 현명한 지름길입니다. 우리 생산 라인의 최적 속도(BPM)와 자재 물성을 냉정하게 분석하시어, 가동률을 최대로 끌어올릴 수 있는 스마트한 급지 옵션 조합을 구성해 보시길 바랍니다.

기계의 비명, 소음(Noise Racket)을 방치하면 설비는 멈춥니다

안녕하세요. 산업용 로터리 포장기(Rotary Packaging Machine) 설계 및 유지보수 현장에서 발로 뛰고 있는 설계 엔지니어입니다. 저는 그동안 수많은 공장 라인을 구축하며 다양한 설비들을 마주해 왔습니다. 설계실에서 완벽해 보였던 도면도 실제 현장에서 고속 운전을 시작하면 예상치 못한 변수를 마주하곤 하는데, 그중에서도 관리자를 가장 괴롭히는 고질적인 문제가 바로 ‘소음’입니다.

현장에서 많은 작업자분들이 “기계니까 당연히 소리가 나는 것 아니냐”며 대수롭지 않게 넘기시는 경우를 자주 봅니다. 하지만 설계자의 시각에서 볼 때, 소음(Noise Racket)은 기계가 사용자에게 보내는 마지막 SOS 신호입니다. 내부에서 발생하는 비정상적인 마찰과 진동은 결국 부품의 피로 파괴를 불러오고, 이는 곧 예기치 못한 라인 중단(Downtime)으로 이어져 막대한 생산 손실을 초래합니다.

특히 정밀한 로터리 모델일수록 미세한 소음 변화가 제품의 포장 품질과 직결됩니다. 오늘은 제가 설계 현장에서 직접 겪은 트러블슈팅 사례를 바탕으로, 로터리 포장기 소음(Noise Racket) 문제를 근본적으로 해결할 수 있는 기술적 방안을 심도 있게 다뤄보겠습니다.

---

1. 로터리 포장기 소음(Noise Racket)의 3대 핵심 원인 분석

소음(Noise Racket)을 해결하기 위해서는 소리의 근원을 파악하는 ‘진단’이 우선입니다. 설계 경험상 소음은 크게 세 가지 경로로 발생합니다.

① 회전 구동부의 기계적 마찰 및 마모

로터리 포장기는 원형 테이블이 회전하며 각 스테이션에서 작업을 수행합니다. 이때 가장 많은 부하를 받는 곳이 바로 중앙 회전축과 베어링입니다.

• 베어링 노후화: 앵귤러 컨택트 볼베어링(Angular Contact Ball Bearing) 등의 부품이 마모되면 ‘고주파 금속음’이 발생합니다.
• 기어 및 감속기 문제: 모토바리오(Motovario)와 같은 감속기의 윤활유가 부족하거나 내부 기어 치면이 마모될 경우, 웅웅거리는 저주파 소음이 들리게 됩니다.

② 구조적 진동과 공명 현상

모든 기계는 고유 진동수를 가지고 있습니다. 만약 설비의 회전 속도(RPM)가 이 고유 진동수와 일치하게 되면 소음이 증폭됩니다.

• 프레임 강성 부족: 고속 모델에서 프레임 설계가 견고하지 못하면 기계 전체가 떨리며 주변 함체와 부딪히는 소음이 발생합니다.
• 레벨링(Leveling) 불량: 설비의 수평이 맞지 않으면 하중이 한쪽으로 쏠리며 특정 구동 부위에 과도한 진동이 집중됩니다.

③ 공압 시스템의 배기 및 충격음

포장 공정의 절반 이상은 에어 실린더와 진공 패드에 의해 이루어집니다.

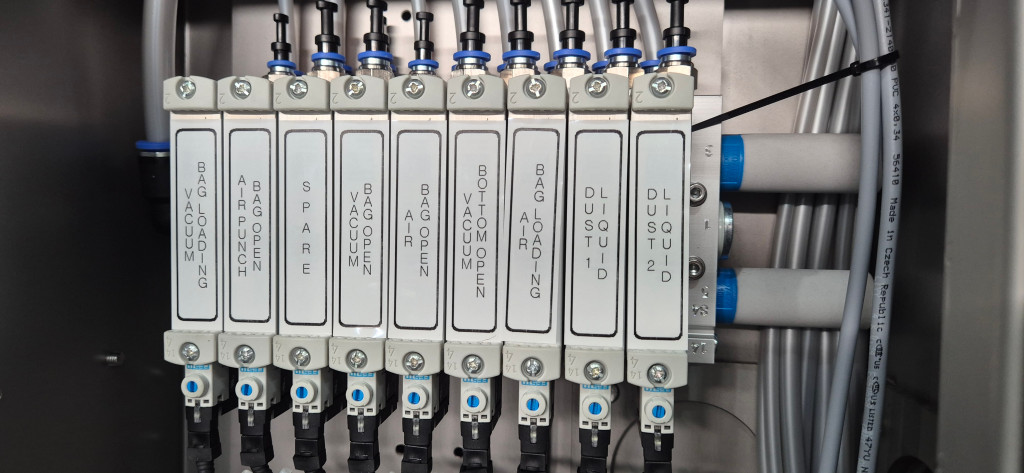

• 배기음: 솔레노이드 밸브에서 에어가 터져 나올 때 발생하는 소음은 현장에서 가장 날카로운 소음원입니다.
• 타격음: 실린더가 끝단에 도달할 때 기구물과 부딪히는 ‘탁, 탁’ 소리는 부품의 수명을 갉아먹는 주범입니다.

---

2. 단계별 소음(Noise Racket) 해결 솔루션: 엔지니어의 권장 전략

Step 1. 정밀 부품 점검 및 고성능 윤활 관리

설계자로서 가장 강조하는 부분은 ‘윤활‘입니다. 기계적 마찰 소음의 상당 부분은 적절한 윤활만으로도 해결됩니다.

• 적정 구리스 선정: 고속 회전부에는 점도가 낮고 침투력이 좋은 구리스를, 고하중 캠(Cam) 기구에는 점착성이 강한 고성능 구리스를 구분해서 사용해야 합니다.
• 예방 보전: 이상 소음이 감지되면 즉시 베어링 상태를 점검하십시오. 축 정렬(Alignment)이 어긋나기 전에 교체하는 것이 대형 사고를 막는 길입니다.

Step 2. 진동 제어 및 하드웨어 보강

소리가 퍼지지 않게 가두고, 흔들림을 잡는 단계입니다.

• 방진 고무 및 댐퍼 활용: 기계 하부에 고무 재질의 방진 패드를 부착하고, 진동이 심한 부위에는 댐퍼를 추가 설치하여 공진을 차단합니다.
• 체결부 전수 점검: 바우머(Baumer) 센서 브라켓이나 케이블 덕트의 나사가 풀려 발생하는 잡음은 의외로 흔합니다. 주기적으로 토크 렌치를 이용해 체결 상태를 점검해야 합니다.

Step 3. 공압 시스템 최적화

에어 소음(Noise Racket)은 부품 추가만으로도 즉각적인 효과를 볼 수 있습니다.

• 고성능 소음기(Silencer) 장착: 배기구에 성능이 검증된 소음기를 장착하십시오. 필터가 오염되면 배기 저항이 커져 소음이 심해지므로 주기적 교체가 필수입니다.
• 실린더 속도 제어: 스피드 컨트롤러를 미세 조정하여 실린더가 ‘쾅’ 하고 닫히지 않도록 소프트 랜딩을 유도하십시오.

---

3. 실무자를 위한 소음(Noise Racket) 관리 체크리스트

점검 부위	주요 체크 사항	해결 방안	중요도
메인 구동부	베어링 발열 및 금속음	고성능 윤활유 주입 또는 교체	★★★
캠(Cam) 기구	표면 마모 및 링크 유격	표면 연마 및 간극 재조정	★★☆
공압 라인	사일런서 오염 상태	신품 교체 및 배기 효율 확인	★★★
베이스 프레임	레벨링 풋 고정 상태	수평계 이용 재교정 및 볼트 체결	★☆☆

---

설계자의 시선으로 본 ‘조용한 기계’의 가치

포장기 설계 엔지니어로서 제가 내린 결론은 명확합니다. “조용한 기계가 곧 건강하고 효율적인 기계”라는 점입니다. 소음(Noise Racket) 문제를 해결하는 것은 단순히 작업 환경을 쾌적하게 만드는 것에 그치지 않습니다. 그것은 설비의 마찰을 줄여 에너지를 절감하고, 부품의 수명을 연장하며, 결과적으로 기업의 유지보수 비용(OPEX)을 획기적으로 낮추는 고도의 전략입니다.

설계 단계에서 아무리 강성을 높여도, 현장에서의 세심한 관리가 동반되지 않으면 소음은 발생할 수밖에 없습니다. 오늘 소개해 드린 방안들은 제가 수년간 설계와 현장을 오가며 검증한 내용들입니다. 이를 하나씩 실천해 보신다면 설비의 내구성은 물론, 생산 라인의 효율성까지 한 차원 높이실 수 있을 것입니다.

로터리 포장기 운용 중 발생하는 기술적인 이슈나 설계 보완에 대해 궁금한 점이 있다면 언제든 의견을 나누어 주세요. 현장의 목소리에 귀 기울이는 엔지니어가 되어 더 나은 솔루션을 고민하겠습니다. 여러분의 공장이 소음 없이 부드럽게 돌아가는 그날까지 응원하겠습니다.

---

글이 도움이 되셨다면 ‘공감’과 ‘댓글’ 부탁드립니다! 여러분의 현장 노하우도 궁금합니다.

도면 위의 선이 현장의 생산성으로 탄생하기까지 (Cosmetic Products)

기계 설계 엔지니어로 지내며 수많은 산업용 자동화 라인을 검토해 왔지만, 화장품(Cosmetic Products) 패키징만큼 까다롭고 정교한 분야도 드뭅니다. 화장품은 단순히 내용물을 담는 용기를 넘어, 브랜드의 가치를 시각적으로 전달하는 ‘패키징의 예술’이 요구되기 때문입니다. 특히 1ml 단위의 아주 작은 샘플 파우치부터 곡선이 화려한 본품 용기까지, 이 모든 것을 완벽하게 소화해내는 핵심 병기는 바로 ‘로터리(Rotary) 포장 시스템’입니다.

처음 설계를 시작했을 때는 구조가 단순한 인라인(Inline) 방식이 유지보수나 직관성 면에서 유리하지 않을까 생각한 적도 있었습니다. 하지만 실제 로터리 머신 모델들의 기구학적 구조를 설계하고, 현장에서 초당 수 개의 완제품이 쏟아져 나오는 경이로운 속도와 정밀도를 목격하며 제 생각은 완전히 바뀌었습니다. 설계자의 관점에서 볼 때, 로터리 시스템은 단순히 ‘회전하는 기계’가 아니라 공간과 시간, 그리고 정밀도를 극한으로 압축한 공학적 결정체입니다. 오늘은 실무 경험을 바탕으로 왜 화장품(Cosmetic Products) 산업이 로터리 방식에 열광할 수밖에 없는지, 그 기술적 이유를 상세히 파헤쳐 보겠습니다.

---

1. 공간 효율의 극대화: 좁은 클린룸에서의 승부수

화장품(Cosmetic Products) 제조 현장은 언제나 공간과의 싸움입니다. 특히 화장품(Cosmetic Products)은 엄격한 위생 기준을 준수해야 하며, 충진 공정이 이루어지는 구역은 고비용의 클린룸 설비가 필수적입니다. 설계자에게 주어진 가장 큰 숙제 중 하나는 ‘제한된 면적 내에서 최대의 효율을 뽑아내는 것’입니다.

선형 구조를 압도하는 집약성

일반적인 인라인 포장기는 컨베이어 벨트를 따라 각 공정(공급, 충진, 캡핑, 배출)이 일직선으로 길게 배치됩니다. 이는 필연적으로 공장 부지를 많이 차지하게 만듭니다. 반면, 로터리 방식은 원형의 인덱스(Index) 테이블을 중심으로 모든 스테이션이 촘촘하게 배치됩니다. 테이블이 한 바위 도는 동안 모든 공정이 완결되므로, 인라인 대비 점유 면적을 획기적으로 줄일 수 있습니다. 이는 공장 설계 단계에서 설비 투자 비용(CAPEX)과 공조 시스템 유지비용을 낮추는 결정적인 요인이 됩니다.

동기화된 연속 공정의 힘

로터리 시스템은 각 공정이 독립적으로 작동하는 것이 아니라, 중앙 구동축에 의해 물리적으로 완전히 동기화되어 움직입니다. 설계 단계에서 캠(Cam) 기구와 서보 모터의 타이밍을 정밀하게 매칭하면, 한쪽에서 샘플 파우치를 벌리는 동안 다른 쪽에서는 액상을 채우고, 또 다른 쪽에서는 실링을 진행하는 ‘완벽한 하모니’가 가능해집니다. 이러한 동시 다발적 작업은 시간당 생산량(UPH)을 비약적으로 끌어올리는 핵심 동력입니다.

---

2. 고속 충진에서의 정밀도와 안정성: 품질의 격차를 만들다

화장품(Cosmetic Products)은 의약품만큼이나 용량의 정확도가 중요합니다. 특히 고가의 에센스나 세럼 샘플은 단 0.1g의 오차도 기업의 원가 손실이자 브랜드 신뢰도의 하락으로 이어질 수 있습니다.

액체 튐(Splashing) 현상의 원천 봉쇄

인라인 포장기의 고질적인 문제는 ‘가감속’에서 오는 진동입니다. 용기가 직선으로 이동하다가 충진을 위해 급정거하고, 다시 출발할 때 발생하는 관성 때문에 내용물이 튀는 현상이 잦습니다. 하지만 로터리 방식은 용기가 그리퍼(Gripper)에 단단히 고정된 상태에서 일정한 원운동을 유지하며 이동합니다. 설계 시 서보 모터의 모션 프로파일을 최적화하면 가속과 감속 곡선을 아주 매끄럽게 제어할 수 있어, 점도가 낮은 토너부터 끈적한 크림까지 내용물의 튐 현상 없이 고속 충진이 가능합니다.

완벽한 씰링(Sealing)과 내구성

샘플 파우치 포장에서 가장 빈번한 불량은 ‘접착 불량’에 의한 누수입니다. 로터리 포장기는 회전 테이블의 특정 구간을 통과할 때 씰링 바(Sealing Bar)가 파우치를 눌러주는데, 이때 기계적 강성이 매우 뛰어납니다. 원형 프레임 구조는 직선형 프레임보다 구조적으로 안정적이어서 고압의 압착력을 가하더라도 프레임의 뒤틀림이나 진동이 적습니다. 덕분에 장시간 고속 운전 시에도 일정한 온도와 압력을 유지할 수 있으며, 이는 곧 불량률 0%에 도전하는 생산 안정성으로 직결됩니다.

---

3. 다품종 소량 생산 시대의 유연성: 신속한 모델 교체

최근 화장품(Cosmetic Products) 시장은 ‘스몰 럭셔리’와 ‘인디 브랜드’의 성장으로 인해 트렌드가 매우 빠르게 변합니다. 어제는 사각형 파우치 샘플을 만들다가 오늘 갑자기 타원형 본품 병을 포장해야 하는 상황이 비일비재합니다.

신속 교체(Quick Changeover) 설계의 묘미

설계 엔지니어로서 제가 가장 공을 들이는 부분은 ‘교체 부품(Change Parts)’의 간소화입니다. 로터리 포장기는 용기를 잡아주는 스타휠(Star Wheel)이나 그리퍼 부품만 교환하면 즉시 다른 규격의 제품 생산이 가능합니다. 최근에는 별도의 공구 없이 손으로 직접 교체할 수 있는 ‘원터치 체인지’ 방식을 적용하여, 전문 엔지니어가 아니더라도 15~20분 내외에 라인 변경(Model Change)을 완료할 수 있도록 설계합니다. 이러한 유연성은 재고 부담을 줄이고 시장 변화에 즉각 대응해야 하는 제조사에게 엄청난 경쟁력이 됩니다.

위생 관리와 유지보수의 용이성

화장품은 인체에 직접 닿는 제품이기에 생산 라인의 청결이 필수입니다. 로터리 방식은 구동 메커니즘이 주로 하단에 집약되어 있고, 상단 작업 공간은 개방되어 있는 구조입니다. 이는 작업자가 기계 내부를 한눈에 파악하기 쉽게 만들며, 청소 및 살균 작업 시 사각지대를 최소화합니다. 스테인리스강 소재와 방수 설계를 통해 CIP(Clean-in-Place) 자동 세척 시스템을 구축하기 용이하다는 점도 로터리 방식이 전 세계 화장품 공장에서 사랑받는 이유입니다.

---

4. 기계 설계자가 전하는 로터리 시스템 도입 시 체크리스트

포장 자동화 설비 도입을 검토 중인 분들을 위해, 설계자의 시선에서 반드시 체크해야 할 기술적 포인트들을 정리했습니다.

1. 서보 제어 시스템 탑재 유무: 단순 인버터 구동보다 정밀한 서보 모터 제어가 가능한 기계인지 확인해야 합니다. 이는 충진 정확도 및 기계의 수명과 직결됩니다.
2. 부식 방지 설계: 화장품 원료는 화학적 성질에 따라 부식을 유발할 수 있으므로, 액상이 닿는 부위는 반드시 SUS316L 등급 이상의 스테인리스강이 적용되었는지 확인하십시오.
3. HMI 제어 편의성: 작업자가 직관적으로 속도와 온도를 조절할 수 있는 터치패널 인터페이스가 잘 갖춰져 있는지 확인해야 합니다.
4. 확장성: 향후 로봇 팔(Robot Arm)이나 비전 검사기(Vision Inspection)를 추가로 연동할 수 있는 제어 포트가 확보되어 있는지 체크하십시오.

---

기술적 완성도가 곧 브랜드의 경쟁력입니다

화장품 샘플과 본품 포장에 로터리 시스템이 쓰이는 이유는 명확합니다. 그것은 단순히 기계의 속도가 빠르기 때문이 아니라, 공간의 한계를 극복하고 품질의 균일성을 확보하며 시장의 변화에 유연하게 대처할 수 있는 ‘최적의 공학적 해답’이기 때문입니다.

실제로 도면을 그리고 시운전을 진행하며 가장 보람찬 순간은, 제가 설계한 로터리 머신이 수만 번의 회전 속에서도 단 0.1g의 오차 없이 완벽하게 충진되고 실링된 제품을 만들어낼 때입니다. 기계는 거짓말을 하지 않습니다. 설계 단계에서 얼마나 정밀하게 고민했느냐가 결국 현장에서의 가동률과 제품 품질로 나타납니다.

화장품 산업의 심장 역할을 하는 로터리 기술은 앞으로 AI 기반의 예지 정비 기술과 만나 더욱 진화할 것입니다. 만약 고효율 생산 라인을 고민 중인 제조 관계자분들이라면, 설계자의 관점에서 자신 있게 말씀드립니다. 로터리 시스템 도입은 귀하의 브랜드가 글로벌 시장에서 품질로 인정받기 위한 가장 확실한 투자입니다.

포장 자동화와 기계 설계에 대해 더 궁금한 점이 있으시다면 언제든 댓글이나 블로그를 통해 문의해 주세요. 현장의 경험을 담아 함께 고민하겠습니다.

도면 위의 선이 살아있는 생산력이 되기까지 (Product Line)

기계 설계 엔지니어로서 제가 직접 설계에 관여한 로터리 포장기 모델들이 실제 공장에 설치되어 첫 시운전을 시작할 때, 그 팽팽한 긴장감은 말로 다 표현할 수 없습니다. 수개월간 모니터 앞에서 씨름하며 0.1mm 단위로 설계한 기구부들이 톱니바퀴처럼 완벽하게 맞물려 돌아가고, 그 결과물로 깔끔하게 포장된 파우치들이 쏟아져 나올 때 비로소 설계의 진정한 가치가 증명됩니다.

현장에서 많은 경영진과 관리자를 만나다 보면 “자동화는 단순히 예산이 많이 드는 설비 투자”라고만 생각하시는 분들이 계십니다. 하지만 제가 직접 설계실에서 시작해 시운전 현장의 땀방울까지 아우르며 보고 느낀 바로는, 자동 로터리 포장기는 단순한 ‘기계’가 아닙니다. 그것은 정체된 생산 라인(Product Line)의 혈류를 뚫어주는 ‘심장’과 같습니다. 설계자의 눈으로 바라본 이 설비의 필수 도입 이유를 심층적으로 분석해 보겠습니다.

---

1. 생산 라인(Product Line) 연속 공정의 미학: 생산 속도와 효율의 극대화

자동 로터리 포장기의 가장 큰 기술적 매력은 바로 ‘쉼 없는 회전’에 있습니다. 기존의 선형(Linear) 방식이 한 작업이 끝날 때까지 다음 단계가 대기해야 하는 불연속적 구조라면, 로터리 방식은 원형으로 배치된 8개 혹은 10개의 스테이션이 각기 다른 작업을 동시에 수행합니다.

• 동시 다발적 작업 프로세스: 첫 번째 스테이션에서 봉투를 집어 올리는 순간, 다섯 번째 스테이션에서는 내용물을 충전하고, 일곱 번째에서는 씰링(Sealing)을 진행합니다. 이 정교한 타이밍은 캠(Cam) 설계의 정수이며, 이를 통해 분당 생산량(Cpm)을 수작업 대비 최소 5배에서 10배 이상 끌어올릴 수 있습니다.
• 서보 시스템의 정밀 제어: 최근 제가 설계에 적극 반영하는 고성능 서보 모터 시스템은 가속과 감속 구간을 최적화하여 고속 회전 중에도 봉투의 흔들림을 최소화합니다. 이는 단순히 빠른 것을 넘어, ‘안정적으로 빠른’ 고품질 생산 라인(Product Line)을 구축하는 핵심 기술입니다.

---

2. 인력 구조의 혁신: 인건비 절감을 넘어선 리스크 관리

제조업 현장에서 생산 라인(Product Line)은 가장 통제하기 어려운 변수는 늘 ‘사람’입니다. 숙련공의 갑작스러운 이직, 작업자의 컨디션 난조, 그리고 매년 가파르게 상승하는 최저임금은 경영자들에게 거대한 리스크로 다가옵니다.

비교 항목	수동 포장 공정	자동 로터리 포장 라인
필요 인원	라인당 최소 4~5명 투입	관리자 1명 (모니터링 중심)
품질 유지	작업자 숙련도에 따른 품질 편차	시스템 설정값에 따른 균일한 품질
가동 시간	휴게 시간 및 교대 근무 필요	24시간 일정한 퍼포먼스 유지

실제로 포장기 한 대를 도입함으로써 기존 4명이 매달리던 공정을 단 한 명의 관리자가 전담하게 된 사례를 수없이 보았습니다. 설계자로서 저는 기계가 인간의 피로도를 대신 짊어지고 감으로써 얻는 이 ‘예측 가능한 생산성’이야말로 기업 성장의 핵심 동력이라 확신합니다.

---

3. 설계 단계부터 고려된 완벽한 품질 관리 (Quality Control)

포장기의 본질은 결국 ‘내용물을 얼마나 안전하고 깔끔하게 담아내는가’에 있습니다. 설계 과정에서 제가 가장 집착하는 부분도 바로 이 품질의 균일성입니다.

정밀 충전과 No Bag-No Fill 시스템

비싼 원재료를 다룰 경우, 단 1g의 오차도 수만 번 반복되면 막대한 손실로 이어집니다. 로터리 포장기는 고정밀 로드셀 및 오거(Auger) 충전기와 연동되어 오차 범위를 극소화합니다. 또한, 봉투가 제대로 열리지 않았을 때 내용물을 투입하지 않는 ‘No Bag-No Fill’ 로직은 원료 낭비를 원천적으로 차단하는 영리한 설계입니다.

완벽한 밀봉(Sealing) 기술

식품의 신선도를 결정짓는 것은 실링의 완결성입니다. 일정한 압력을 가하는 공압 실린더와 디지털 온도 제어 시스템은 계절이나 공장 온도 변화에 상관없이 균일한 접착 강도를 유지합니다. 제가 현장에서 씰링 바(Sealing Bar)의 표면 처리와 열전도율을 수차례 테스트하며 최적의 값을 찾는 이유도 바로 소비자의 식탁까지 안전하게 제품을 전달하기 위함입니다.

---

4. 유연한 생산 체계: 다품종 소량 생산 시대의 해법

현대 소비 시장은 트렌드가 매우 빠르고 다양합니다. 이제 한 가지 제품만 대량으로 찍어내던 방식으로는 살아남기 어렵습니다.

• 이지 체인지오버(Easy Changeover): 설계 시 가장 고심하는 부분 중 하나가 ‘규격 변경의 용이성’입니다. 봉투 크기가 달라질 때마다 기계를 분해하는 것이 아니라, 터치스크린(HMI)에서 레시피를 선택하고 핸들 하나로 봉투 너비를 조절할 수 있는 구조는 생산 유연성을 극대화합니다.
• 다양한 파우치 호환성: 일반 평파우치부터 스탠딩 파우치, 지퍼백까지 한 대의 기계에서 처리할 수 있는 범용성은 기업의 투자 대비 수익률(ROI)을 획기적으로 높여주는 결정적 요인입니다.

---

5. 위생 및 작업 안전: 글로벌 표준으로의 도약

글로벌 시장 진출을 목표로 하는 기업이라면 HACCP이나 GMP 기준 충족은 필수입니다.

• 위생 중심적 설계: 기구부 설계 시 오염 물질이 끼지 않는 구조를 지향하며, 제품이 닿는 모든 부위는 SUS304나 SUS316L 같은 고품질 스테인리스강을 사용합니다. 물청소가 용이한 구조는 현장 작업자들의 업무 강도를 낮춰주는 실질적인 배려이기도 합니다.
• 안전 인터락(Interlock) 시스템: 설계자에게 작업자의 안전은 그 무엇과도 타협할 수 없는 절대 가치입니다. 투명 안전 커버와 고성능 센서를 통해 기계 가동 중 위험 구역에 접근하면 즉시 정지하도록 설계함으로써 산업 재해 발생 가능성을 근본적으로 차단합니다.

---

지속 가능한 성장을 위한 설계자의 제언

저는 설계실 모니터 앞에 앉아 수천 개의 부품을 배치할 때마다, 이 기계가 놓일 실제 현장을 상상합니다. 뜨거운 열기가 가득한 공장, 혹은 찬 공기가 감도는 식품 가공소에서 묵묵히 제 몫을 다하는 기계를 떠올리며 볼트 하나까지 세심하게 고릅니다.

자동 로터리 포장기 도입은 단순한 지출이 아닙니다. 그것은 ‘불확실성’을 ‘확정성’으로 바꾸는 전략적 투자입니다. 사람의 컨디션에 의존하던 불안한 생산량을 기계적 정확성으로 대체하고, 그 과정에서 확보된 인적 자원을 더 창의적이고 가치 있는 곳에 투입할 수 있게 만드는 제조 혁신입니다.

현장에서 기계가 리드미컬하게 회전하며 완벽한 제품을 쏟아낼 때, 저는 제가 설계한 것이 단순한 쇳덩이가 아니라 바로 ‘기업의 미래’였다는 자부심을 느낍니다. 귀사의 생산 라인이 한 단계 더 높은 차원으로 도약하기를 원하신다면, 정밀 엔지니어링의 정수인 자동 로터리 포장기가 가장 확실한 이정표가 되어줄 것입니다.

---

💡 도입 전 반드시 체크해야 할 설계 포인트

1. 공간 효율성: 로터리 방식은 원형 구조라 선형보다 공간을 적게 차지하지만, 원활한 유지보수를 위한 이격 거리가 충분히 확보되었는지 확인하십시오.
2. 공압 및 전력 용량: 기계가 요구하는 정압과 소비 전력이 현재 공장의 인프라와 부합하는지 설계 전문가와 사전에 상의해야 합니다.
3. 시스템 확장성: 향후 금속 검출기, 중량 선별기, 자동 박스 포장기와 연동이 가능한 통신 프로토콜(예: EtherCAT, PLC 연동)을 갖췄는지 체크하십시오.
